CONDUR ISR Στεγανό κουτί διακλάδωσης χωρίς τάπες (τυφλό)

Τα στεγανά κουτιά διακλάδωσης CONDUR παρουσιάστηκαν για πρώτη φορά το 1992 ως μια εναλλακτική λύση έναντι των αντίστοιχων μεταλλικών. Έκτοτε έχουν γίνει δεκάδες αναβαθμίσεις προκειμένου να βελτιώνεται συνεχώς η λειτουργικότητα, η εργονομία καθώς και οι μηχανικές τους αντοχές. Η υψηλή ποιότητα κατασκευής και η αξιοπιστία τους σε συνδυασμό με την αυξημένη ασφάλεια που παρέχουν στην ηλεκτρολογική εγκατάσταση έχουν κερδίσει την εμπιστοσύνη του εγκαταστάτη με αποτέλεσμα να έχουν τοποθετηθεί σε χιλιάδες έργα. Αποτελούν μέρος των συστημάτων σωλήνων για την προστασία και διαχείριση καλωδίων CONDURCONFLEX, MEDISOLMEDIFLEX, SILCORSIFLEX, CONDUR HFCONFLEX HF, MEDISOL PLUSMEDIFLEX PLUS .

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για επιφανειακές ηλεκτρικές εγκαταστάσεις.

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:ΕΝ 60670-22, ΕΝ 50642
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • ΧΡΩΜΑ:Ανοικτό γκρί RAL 7035
  • ΒΑΘΜΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ:min IP 65
  • Συμμόρφωση προϊόντος, ως προς το σύνολο των απαιτήσεων των ευρωπαϊκών oδηγιών στις οποίες ανήκει
  • Εύρος θερµοκρασιακής αντοχής
  • Βαθµός στεγανότητας έναντι στερεών σωµατιδίων και νερού (EN 60529)
  • Αντίσταση στη γήρανση
  • Αντίσταση στη διάδοση φλογών
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων. ∆εν περιέχει φθόριο, ιώδιο, βρώµιο, χλώριο κ.λ.π. (EN 50642)
  • Το προϊόν δεν αποτελεί ελκυστική τροφή για τρωκτικά
  • Αντιστατική Τεχνολογία
  • Αντιχαρακτική τεχνολογία
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΛΗΨΕΙΣ
1Ο εγκαταστάτης έχει την επιλογή να ανοίξει οπή στη διάμετρο και τη θέση που απαιτεί η εγκατάσταση
2Τα καπάκια είναι πρεσαριστά, δεν απαιτούν τη χρήση βιδών, εξασφαλίζουν στεγανότητα βαθμού ΙΡ 65 και συνεισφέρουν στην μείωση του χρόνου εγκατάστασης
3Τα υλικά κατασκευής των κουτιών διακλάδωσης είναι αυτοσβενούμενα και δεν διαδίδουν την φλόγα με αντοχή στη θερμότητα στους 650oC (τεστ πυράκτωσης - IEC 60695-2)
4Σε κάθε πλευρά υπάρχει πρόβλεψη για αποχέτευση όταν το απαιτούν οι ανάγκες της ηλεκτρικής εγκατάστασης
5Η επιτρεπτή τάση λειτουργίας των κυκλωμάτων μέσα στο κουτί μπορεί να είναι μέχρι και 800V, επιτρέποντας την χρήση με τριφασικά κυκλώματα κανονικής λειτουργίας 400VAC (±10% ή ±15%) και με κυκλώματα DC φωτοβολταϊκών ή άλλων εφαρμογών
6Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς
7Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
8Δεν αποτελεί ελκυστική τροφή για τρωκτικά (European Patent EP2698792)
9Έχει υπερισχυμένη αντοχή στην υπεριώδη ηλιακή ακτινοβολία (UV)
10Ενσωματώνει αντιχαρακτική τεχνολογία που μειώνει την επιφανειακή φθορά στο εσωτερικό τοίχωμα από την όδευση των καλωδίων (Patent Protected: 1010513)
Ιδιότητες
Πρώτη ύλη PC blend (τα καπάκια και οι λαστιχένιες τάπες παράγονται από ΡΕ)
Εύρος θερμοκρασιακής αντοχής -25oC με +60oC
Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση στη διάδοση φλόγας Δεν διαδίδει τη φλόγα
Αριθμός οπών
Είδος οπών
Βαθμός στεγανότητας ΙΡ65
Αριθμός αποσπώμενων εξόδων (βάση)
Ευθυγράμμιση σωλήνων Όχι
Άνοιγμα αποχέτευσης Ναι
Αντοχή στη θερμότητα 650oC
Τάση 800V
Αντοχή στη γήρανση Ναι
Ελεύθερο αλογόνων Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς
Αντιστατική τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
Αντιχαρακτική Τεχνολογιά Προστασία από την επιφανειακή φθορά από την όδευση των καλωδίων

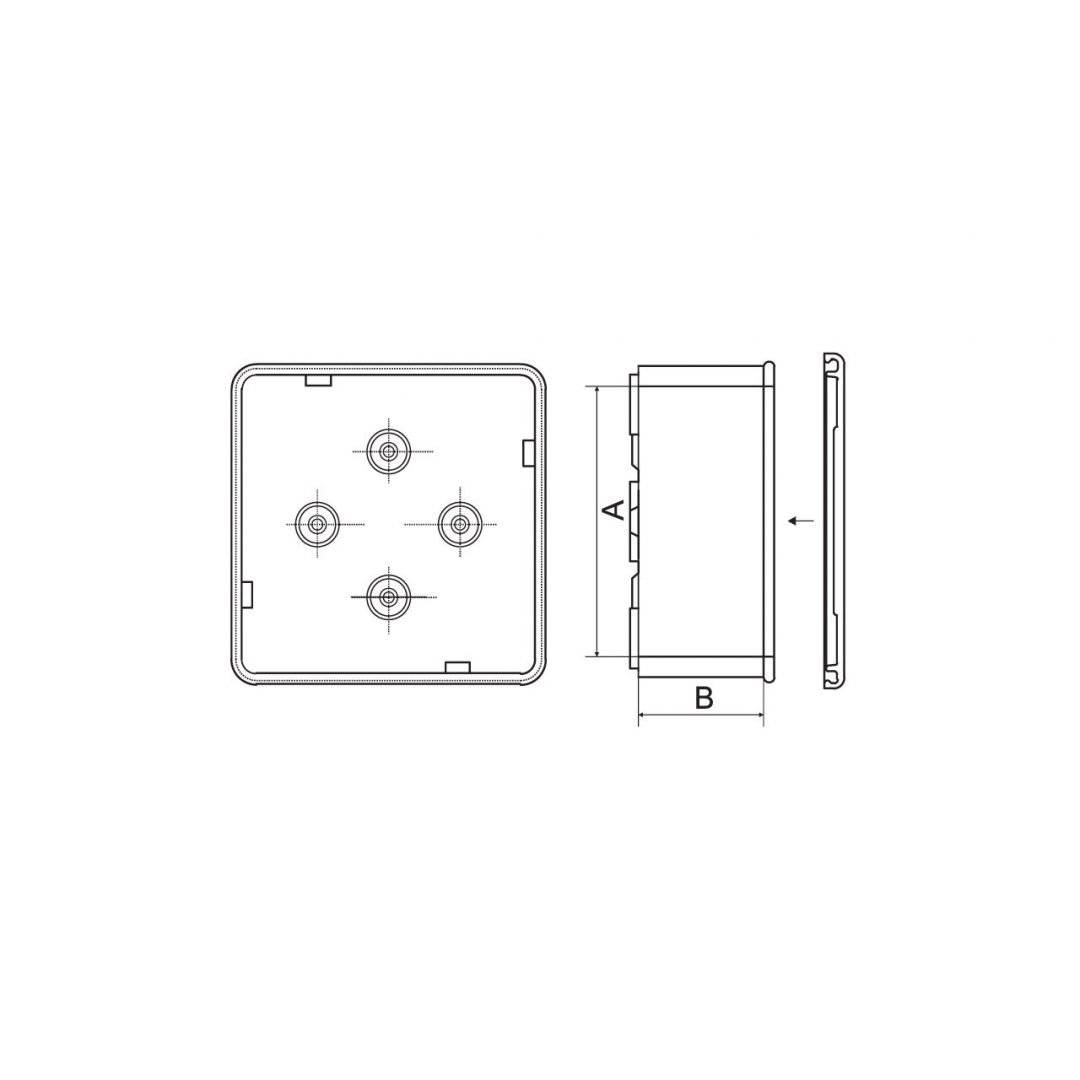

Τύπος Κωδικός
Ø16 3022016 62 32 10 230
Ø20 3022020 82 36 10 240
Ø25 3022025 91 41 10 160
Ø32 3022032 100 51 5 100
