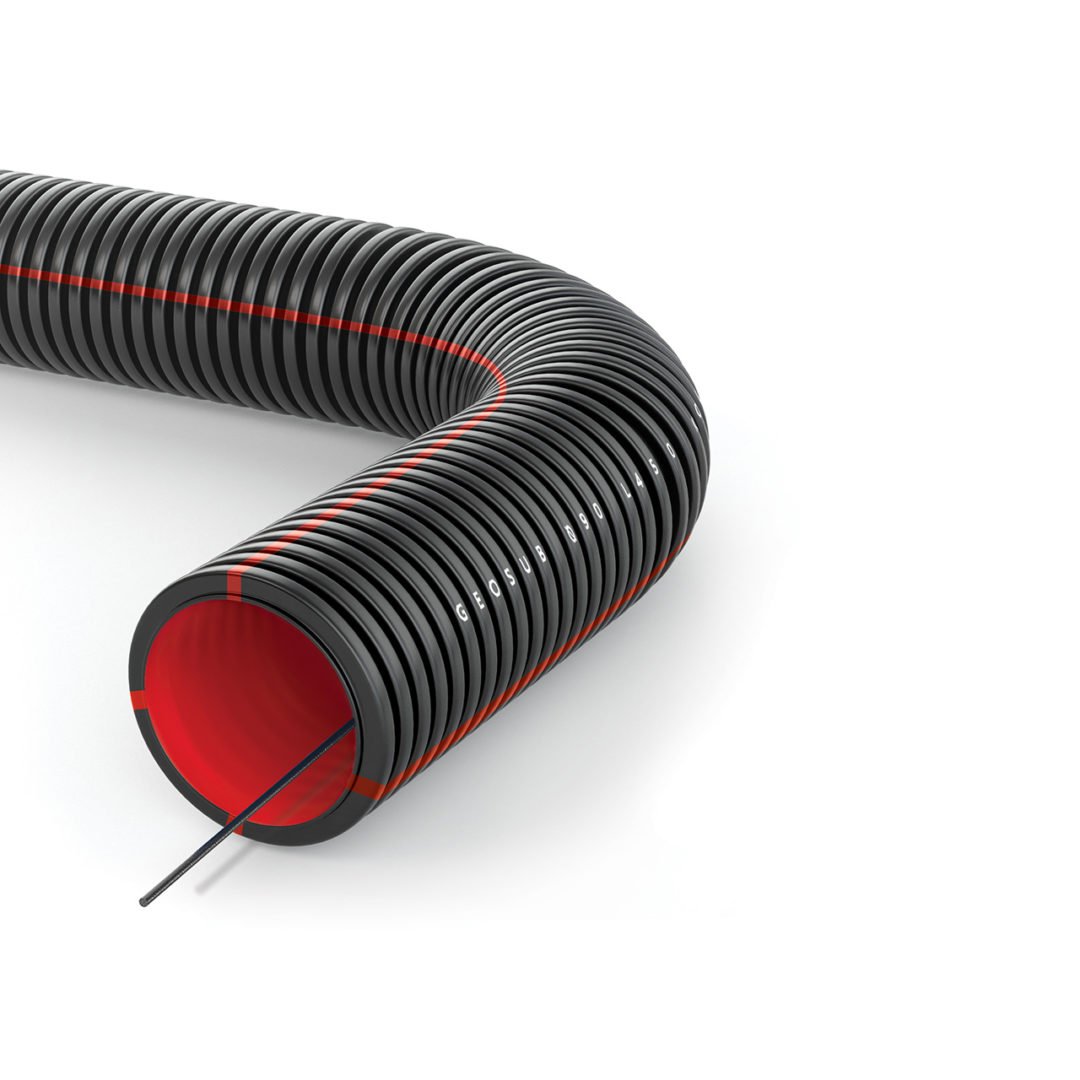

GEOSUB IAS Διαμορφώσιμος σωλήνας διπλού δομημένου τοιχώματος με χρωματική σήμανση

  • ΚΛΑΣΗ:L450
  • ΑΝΤΟΧΗ ΣΤΗ ΚΡΟΥΣΗ:Light
  • ΑΝΤΟΧΗ ΣΤΗ ΣΥΜΠΙΕΣΗ:450 Nt

Ο σωλήνας GEOSUB αποτελεί ουσιαστικά το μικρό «αδελφάκι» του σωλήνα GEONFLEX. Ανήκει στην οικογένεια σωλήνων διπλού δομημένου τοιχώματος και αποτελεί μια από τις μεγαλύτερες επενδύσεις της KOUVIDIS στα συστήματα σωλήνων για την προστασία και διαχείριση καλωδίων σε υπόγεια δίκτυα. Παρουσιάστηκε το 2014 με σκοπό να καλύψει ανάγκες με μικρότερες μηχανικές απαιτήσεις. Η 2η γενιά, που παρουσιάστηκε το 2017, περιλαμβάνει ένα τρίτο ανεξάρτητο στρώμα που στην ουσία αποτελεί χρωματική σήμανση διευκρινίζοντας το πεδίο εφαρμογής του (προστασία ισχυρών/ασθενών ρευμάτων) αναβαθμίζοντας ακόμα περισσότερο το έργο του εγκαταστάτη και του μελετητή.

ΓΝΩΡΙΣΕ ΤΗΝ ΚΑΙΝΟΤΟΜΙΑ

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για υπόγεια δίκτυα ενέργειας και τηλεπικοινωνιών (αυτοκινητόδρομοι, οδικά δίκτυα, σήραγγες κ.α), έργα αστικής ανάπτυξης (πεζοδρομήσεις, διαμόρφωση κοινοχρήστων χώρων, κ.α.), έργα ΑΠΕ (φωτοβολταϊκά και αιολικά πάρκα) και κατασκευαστικά έργα (βιομηχανικά/εμπορικά κέντρα, συγκροτήματα κατοικιών, κ.α.).

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 61386-24, NF P98-332/EN 12613 & ΕΝ 50520 (Πρότυπα Αναφοράς)
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • ΧΡΩΜΑ:RAL 3020 κόκκινο (εσωτ. τοίχωμα, διαμήκεις γραμμές), RAL 9004 μαύρο (εξωτ. τοίχωμα)
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάσει εξωτερικής διαμέτρου (DN/OD)
  • ΒΑΘΜΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ:IP 40
  • Πιστότητα προϊόντος, ως προς το σύνολο των απαιτήσεων των Ευρωπαϊκών Οδηγιών στις οποίες ανήκει
  • Πιστοποίηση δοκιμών και επιτήρηση παραγωγής από το Γερμανικό ινστιτούτο δοκιμών VDE
  • Εύρος θερμοκρασιακής αντοχής κατά την εγκατάσταση και εφαρμογή
  • Βαθμός στεγανότητας έναντι στερεών σωματιδίων και νερού (ΕΝ 60529)
  • Προϊόν με αντοχή στην ηλιακή ακτινοβολία
  • Προϊόν που διαδίδει τη φλόγα
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων - δεν περιέχει φθόριο, ιώδιο, βρώμιο, χλώριο κλπ. (ΕΝ 50642)
  • Αντιστατική Τεχνολογία
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΠΡΟΤΕΙΝΟΜΕΝΟ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
  • ΛΗΨΕΙΣ
  • ΕΡΓΑ
1Διευκολύνει την ομαλή όδευση του οδηγού των καλωδίων (ατσαλίνας) ή των ίδιων των καλωδίων στο εσωτερικό του, λόγω του προεγκατεστημένου οδηγού, με ελάχιστη αντοχή σε εφελκυσμό 650Nt (65 kg)
2Εξασφαλίζει βαθμό στεγανότητας ΙP40 όταν συνδέεται με τις μουφες σύνδεσης με άγκιστρα και ΙΡ68 όταν κατά τη σύνδεση χρησιμοποιηθεί κόλλα στεγανοποίησης KOUVIDIS
3Έχει ελεγχθεί και πιστοποιηθεί από το ανεξάρτητο Γερμανικό εργαστήριο δοκιμών VDE
4Τυπώνεται με ανεξίτηλο χρώμα και συσκευάζεται με ΜΑΥΡΑ τσέρκια ασφαλείας
5 Αντοχή στην ηλιακή ακτινοβολία > 5 έτη
6Δεν αποτελεί ελκυστική τροφή για τρωκτικά (European Patent EP2698792)

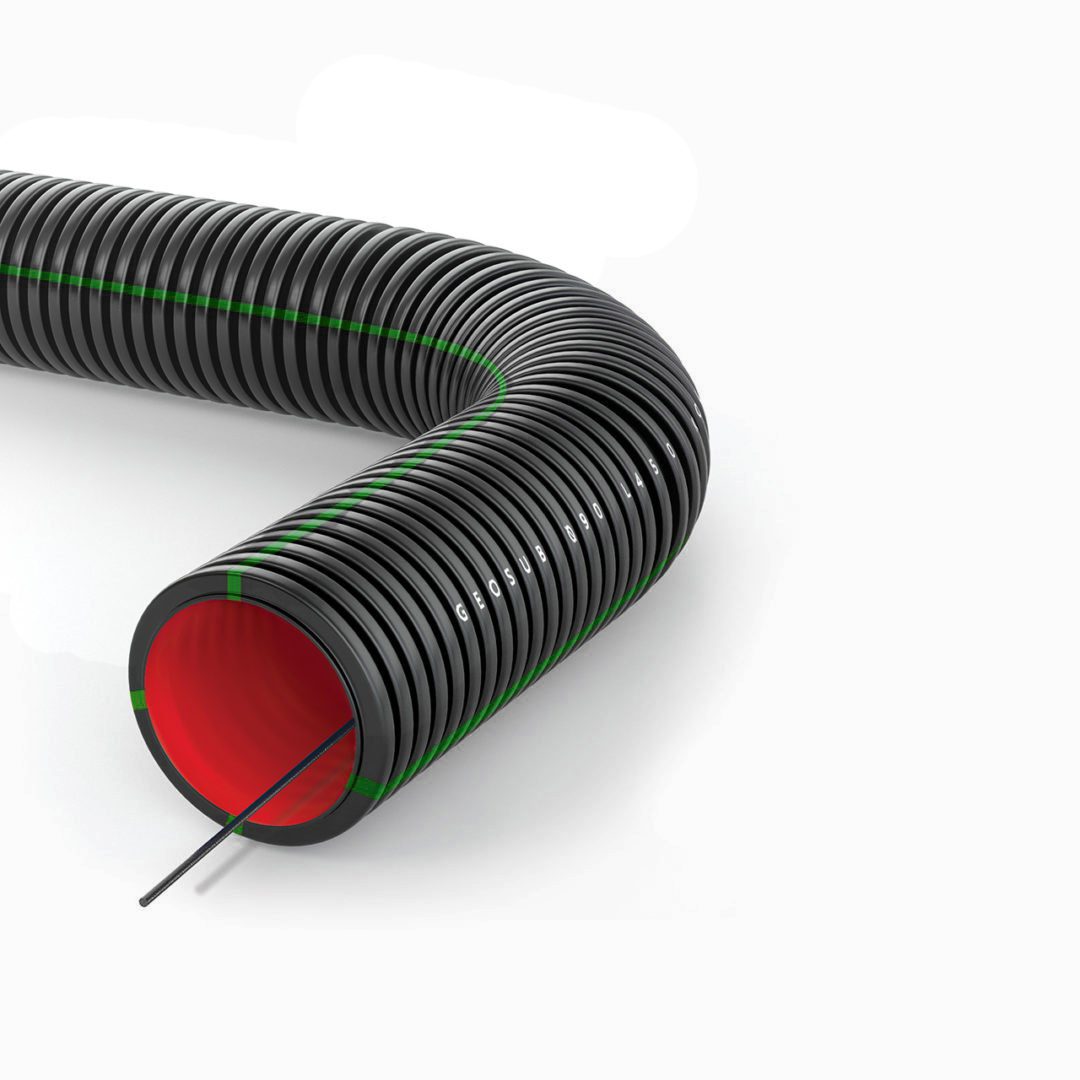

7Χρωματική σήμανση από λεπτές διαμήκεις γραμμές ανεξίτηλου χρώματος για την ταυτοποίηση δικτύων
8Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
Ιδιότητες
Αντίσταση στη συμπίεση 450 Nt (Τύπος 450)
Αντίσταση στην κρούση Light
Ελάχιστη θερμοκρασία εφαρμογής -5oC
Μέγιστη θερμοκρασία εφαρμογής +90oC
Αντίσταση στην κάμψη Διαμορφώσιμος
Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση εισδοχής στερεών αντικειμένων IP 40 (σύνδεση με την ειδική μούφα του)

IP 68 (με τη χρήση της κόλλας KOUVIDIS)

Αντίσταση στη διάβρωση Δεν εφαρμόζεται
Αντίσταση στη διάδοση φλογών Διαδίδει τη φλόγα



Επιπρόσθετα χαρακτηριστικά
Πρώτη ύλη Ειδικά σταθεροποιημένο θερμοπλαστικό HDPE ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS)
Αντοχή στη γήρανση Ανθεκτικός στην ηλιακή ακτινοβολία (UV) >5 έτη
Εσωτερικός οδηγός Οδηγός καλωδίου (αντοχή στο εφελκυσμό min 650 Nt)
Χρωματική σήμανση από λεπτές διαμήκεις γραμμές ανεξίτηλου χρώματος Υποδηλώνουν το είδος των μονωμένων αγωγών που προστατεύει ο σωλήνας
Aντιστατική τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
Τύπος

Κωδικός

Ø32 2006032 32 24.0 50 4,20 40000
Ø40 2006040 40 30.0 50 5,86 31500
Ø50 2006050 50 37.0 50 6,99 21000
Ø63 2006063 63 47.0 50 10,59 14000
Ø75 2006075 75 61.5 50 14,21 10000
Ø90 2006090 90 76.3 50 20,05 7000
Ø110 2006110 110 92.7 50 26,09 4500
Ø125 2006125 125 106.1 50 30,57 3500
Ø160 2006160 160 138.4 25 25,19 1900
Ø200 2006200 200 171.1 25 32,43 1225



ΥΠΟΜΝΗΜΑ
  • Προτείνεται
  • Δεν προτείνεται
  • Ιδανικό σύμφωνα με τον κατασκευαστή
ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
Επιφανειακές
Χωνευτές (γυψοσανίδα)
Χωνευτές (επίχρισμα)
Σκυρόδεμα
Χωνευτές (τσιμεντοκονία)
Εξωτερικές
Υπόγειες
Ξύλο
Ψευδοδάπεδο/Ψευδοροφή
