GEONFLEX ISR Διαμορφώσιμος σωλήνας διπλού δομημένου τοιχώματος με χρωματική σήμανση

  • ΚΛΑΣΗ:Ν750
  • ΑΝΤΟΧΗ ΣΤΗ ΚΡΟΥΣΗ:Normal
  • ΑΝΤΟΧΗ ΣΤΗ ΣΥΜΠΙΕΣΗ:750 Nt

Ο σωλήνας GEONFLEX σχεδιάστηκε το 2011 και παρουσιάστηκε πρώτη φορά στην έκθεση Light & building το 2012 στη Γερμανία. Ανήκει στην οικογένεια σωλήνων διπλού δομημένου τοιχώματος και αποτελεί μια από τις μεγαλύτερες επενδύσεις της KOUVIDIS στα συστήματα σωλήνων για την προστασία και διαχείριση καλωδίων σε υπόγεια δίκτυα. Η κορυφαία ποιότητα κατασκευής σε συνδυασμό με τις ανώτατες μηχανικές αντοχές κλάσης Ν750 τον καθιστούν μοναδικό στην Ευρώπη. Η 2η γενιά, που παρουσιάστηκε το 2017, περιλαμβάνει ένα τρίτο ανεξάρτητο στρώμα που στην ουσία αποτελεί χρωματική σήμανση διευκρινίζοντας το πεδίο εφαρμογής του (προστασία ισχυρών/ασθενών ρευμάτων) αναβαθμίζοντας ακόμα περισσότερο το έργο του εγκαταστάτη και του μελετητή.

ΓΝΩΡΙΣΕ ΤΗΝ ΚΑΙΝΟΤΟΜΙΑ

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για υπόγεια δίκτυα ενέργειας και τηλεπικοινωνιών (αυτοκινητόδρομοι, οδικά δίκτυα, σήραγγες κ.α), έργα αστικής ανάπτυξης (πεζοδρομήσεις, διαμόρφωση κοινοχρήστων χώρων, κ.α.), έργα ΑΠΕ (φωτοβολταϊκά και αιολικά πάρκα) και κατασκευαστικά έργα (βιομηχανικά/εμπορικά κέντρα, συγκροτήματα κατοικιών, κ.α.).

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 61386-24, NF P98-332 (Πρότυπο Αναφοράς)
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • ΧΡΩΜΑ:RAL 3020 κόκκινο (εσωτ. τοίχωμα), RAL 9004 μαύρο (εξωτ. τοίχωμα)
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάση εξωτερικής διαμέτρου (DN/OD)
  • ΒΑΘΜΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ:IP 44
  • Συμμόρφωση προϊόντος, ως προς το σύνολο των απαιτήσεων των ευρωπαϊκών oδηγιών στις οποίες ανήκει
  • Πιστοποίηση δοκιµών και επιτήρηση παραγωγής από το γερµανικό ινστιτούτο δοκιµών VDE
  • Ελάχιστη αντοχή στη συµπίεση
  • Εύρος θερµοκρασιακής αντοχής
  • Βαθµός στεγανότητας έναντι στερεών σωµατιδίων και νερού (EN 60529)
  • Αντίσταση στη γήρανση
  • Προϊόν που διαδίδει τη φλόγα
  • Μείωση των τριβών λόγω ολισθηρής εσωτερικής επιφάνειας του σωλήνα
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων. ∆εν περιέχει φθόριο, ιώδιο, βρώµιο, χλώριο κ.λ.π. (EN 50642)
  • Το προϊόν δεν αποτελεί ελκυστική τροφή για τρωκτικά
  • Αντιστατική Τεχνολογία
  • Αντιχαρακτική τεχνολογία
  • Χρωματική σήμανση για τον διαχωρισμό ισχυρών και ασθενών ρευμάτων
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΠΡΟΤΕΙΝΟΜΕΝΟ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
  • ΛΗΨΕΙΣ
  • ΕΡΓΑ
1Ενσωματώνει ειδικό υλικό (ultra slip) στην εσωτερική λεία επιφάνεια του που επιτυγχάνει την ευκολότερη όδευση των καλωδίων λόγω της σημαντικής (έως και 50%) μείωσης των τριβών
2Δεν αποτελεί ελκυστική τροφή για τρωκτικά (European Patent EP2698792). Περιέχει απωθητικό τρωκτικών στο εσωτερικό του τοίχωμα
3Εξασφαλίζει βαθμό στεγανότητας ΙP44 όταν συνδέεται με τις μούφες σύνδεσης με άγκιστρα και ΙΡ68 όταν κατά τη σύνδεση χρησιμοποιηθεί κόλλα στεγανοποίησης KOUVIDIS
4Ανθεκτικός στην ηλιακή ακτινοβολία (> 5 έτη)
5Διευκολύνει την ομαλή όδευση του οδηγού των καλωδίων (ατσαλίνας) ή των ίδιων των καλωδίων στο εσωτερικό του, λόγω του προεγκατεστημένου οδηγού, με ελάχιστη αντοχή σε εφελκυσμό 650Nt (65 kg)
6Έχει ελεγχθεί και πιστοποιηθεί από το ανεξάρτητο Γερμανικό εργαστήριο δοκιμών VDE
7Διατίθενται στις εναλλακτικές συσκευασίες των 25m και 50m ανάλογα με τις απαιτήσεις της εγκατάστασης
8Τυπώνεται με ανεξίτηλο χρώμα και συσκευάζεται με ΛΕΥΚΑ τσέρκια ασφαλείας
9Χρωματική σήμανση από φαρδιές διαμήκεις γραμμές ανεξίτηλου χρώματος για την ταυτοποίηση δικτύων
10Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
11Ενσωματώνει αντιχαρακτική τεχνολογία που μειώνει την επιφανειακή φθορά στο εσωτερικό τοίχωμα από την όδευση των καλωδίων ή τον εσωτερικό οδηγό (Patent Protected: 1010513)
Ιδιότητες
Αντίσταση στη συμπίεση 750 Nt (Τύπος 750)
Αντίσταση στην κρούση Normal
Ελάχιστη θερμοκρασία εφαρμογής -5oC
Μέγιστη θερμοκρασία εφαρμογής +90oC
Αντίσταση στην κάμψη Διαμορφώσιμος
Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση εισδοχής στερεών αντικειμένων και νερού IP 44 (σύνδεση με την ειδική μούφα του)

IP 68 (με τη χρήση της κόλλας KOUVIDIS)

Αντίσταση στη διάβρωση Δεν εφαρμόζεται
Αντίσταση στη διάδοση φλογών Διαδίδει την φλόγα



Επιπρόσθετα χαρακτηριστικά
Πρώτη ύλη Ειδικά σταθεροποιημένο θερμοπλαστικό HDPE ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS)
Αντοχή στη γήρανση Ανθεκτικός στην ηλιακή ακτινοβολία (UV)
Μείωση τριβών (στο εσωτερικό του σωλήνα) Ειδικό υλικό (ultra slip) διευκολύνει την όδευση καλωδίων
Απωθητικό τρωκτικών Μη ελκυστική τροφή για τρωκτικά (το εσωτερικό
τους τοίχωμα περιλαμβάνει απωθητικό τρωκτικών)
Εσωτερικός οδηγός Οδηγός καλωδίου (αντοχή στο εφελκυσμό min 650 Nt)
Χρωματική σήμανση από φαρδιές διαμήκεις γραμμές ανεξίτηλου χρώματος Υποδηλώνουν το είδος των μονωμένων αγωγών που προστατεύει ο σωλήνας
Ελεύθερο αλογόνων Δεν εκλύει τοξικά ή διαβρωτικά αέρια σε περίπτωση πυρκαγιάς
Αντιστατική τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
Αντιχαρακτική  Τεχνολογία Μείωση της επιφανειακής φθοράς στο εσωτερικό τοίχωμα



Τύπος

Κωδικός (25m/50m)

Ø32 2043032 32.0 24.8 50m 5,15 40000
Ø40 2042040/2043040 40.0 31.0 25m/50m 3,80/7,72 26250/31500
Ø50 2042050/2043050 50.0 40.0 25m/50m 4,40/9,80 16250/21000
Ø63 2042063/2043063 63.0 49.8 25m/50m 6,40/14,29 11500/14000
Ø75 2042075/2043075 75.0 60.6 25m/50m 9,13/18,20 6250/10000
Ø90 2042090/2043090 90.0 75.3 25m/50m 14,43/28,92 3750/7000
Ø110 2042110/2043110 110.0 92.7 25m/50m 16,98/34,01 3000/4500
Ø125 2042125/2043125 125.0 105.0 25m/50m 21,13/42,41 3125/3500
Ø160 2042160/- 160.0 136.5 25m 32,84 1900/-
Ø200 2042200/- 200.0 171.1 25m 39,13 1225/-
ΥΠΟΜΝΗΜΑ
  • Προτείνεται
  • Δεν προτείνεται
  • Ιδανικό σύμφωνα με τον κατασκευαστή
ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
Επιφανειακές
Χωνευτές (γυψοσανίδα)
Χωνευτές (επίχρισµα)
Σκυρόδεµα
Χωνευτές (τσιµεντοκονία)
Εξωτερικές
Υπόγειες (υπέδαφος)
Ξύλο
Ψευδοδάπεδο/Ψευδοροφή
.PDF
Διαμορφώσιμος σωλήνας GEONFLEX – Δήλωση Συμμόρφωσης
.PDF
Σωλήνας GEONFLEX – Πιστοποιητικό δοκιμών VDE
.PDF

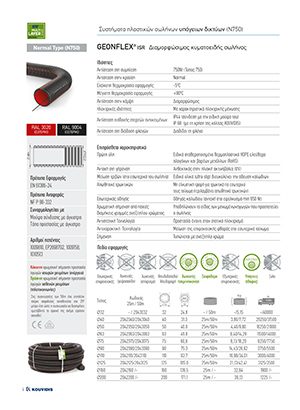

Δελτίο στοιχείων προϊόντος διαμορφώσιμου σωλήνα GEONFLEX
