GEONFLEX IAS Άκαμπτος σωλήνας διπλού δομημένου τοιχώματος με χρωματική σήμανση

  • ΚΛΑΣΗ:Ν750
  • ΑΝΤΟΧΗ ΣΤΗ ΚΡΟΥΣΗ:Normal
  • ΑΝΤΟΧΗ ΣΤΗ ΣΥΜΠΙΕΣΗ:750 Nt

Ο σωλήνας GEONFLEX bar σχεδιάστηκε το 2011 και παρουσιάστηκε πρώτη φορά στην έκθεση Light & building το 2012 στη Γερμανία. Ανήκει στην οικογένεια σωλήνων διπλού δομημένου τοιχώματος και αποτελεί μια από τις μεγαλύτερες επενδύσεις της KOUVIDIS στα συστήματα σωλήνων για την προστασία και διαχείριση καλωδίων σε υπόγεια δίκτυα. Η κορυφαία ποιότητα κατασκευής σε συνδυασμό με τις ανώτατες μηχανικές αντοχές κλάσης Ν750 τον καθιστούν μοναδικό στην Ευρώπη. Η 2η γενιά, που παρουσιάστηκε το 2017, περιλαμβάνει ένα τρίτο ανεξάρτητο στρώμα που στην ουσία αποτελεί χρωματική σήμανση διευκρινίζοντας το πεδίο εφαρμογής του (προστασία ισχυρών/ασθενών ρευμάτων) αναβαθμίζοντας ακόμα περισσότερο το έργο του εγκαταστάτη και του μελετητή.

ΓΝΩΡΙΣΕ ΤΗΝ ΚΑΙΝΟΤΟΜΙΑ

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για υπόγεια δίκτυα ενέργειας και τηλεπικοινωνιών (αυτοκινητόδρομοι, οδικά δίκτυα, σήραγγες κ.α), έργα αστικής ανάπτυξης (πεζοδρομήσεις, διαμόρφωση κοινοχρήστων χώρων, κ.α.), έργα ΑΠΕ (φωτοβολταϊκά και αιολικά πάρκα) και κατασκευαστικά έργα (βιομηχανικά/εμπορικά κέντρα, συγκροτήματα κατοικιών, κ.α.).

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 61386-24, NF P98-332/EN 12613 & ΕΝ 50520 (Πρότυπα Αναφοράς)
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)

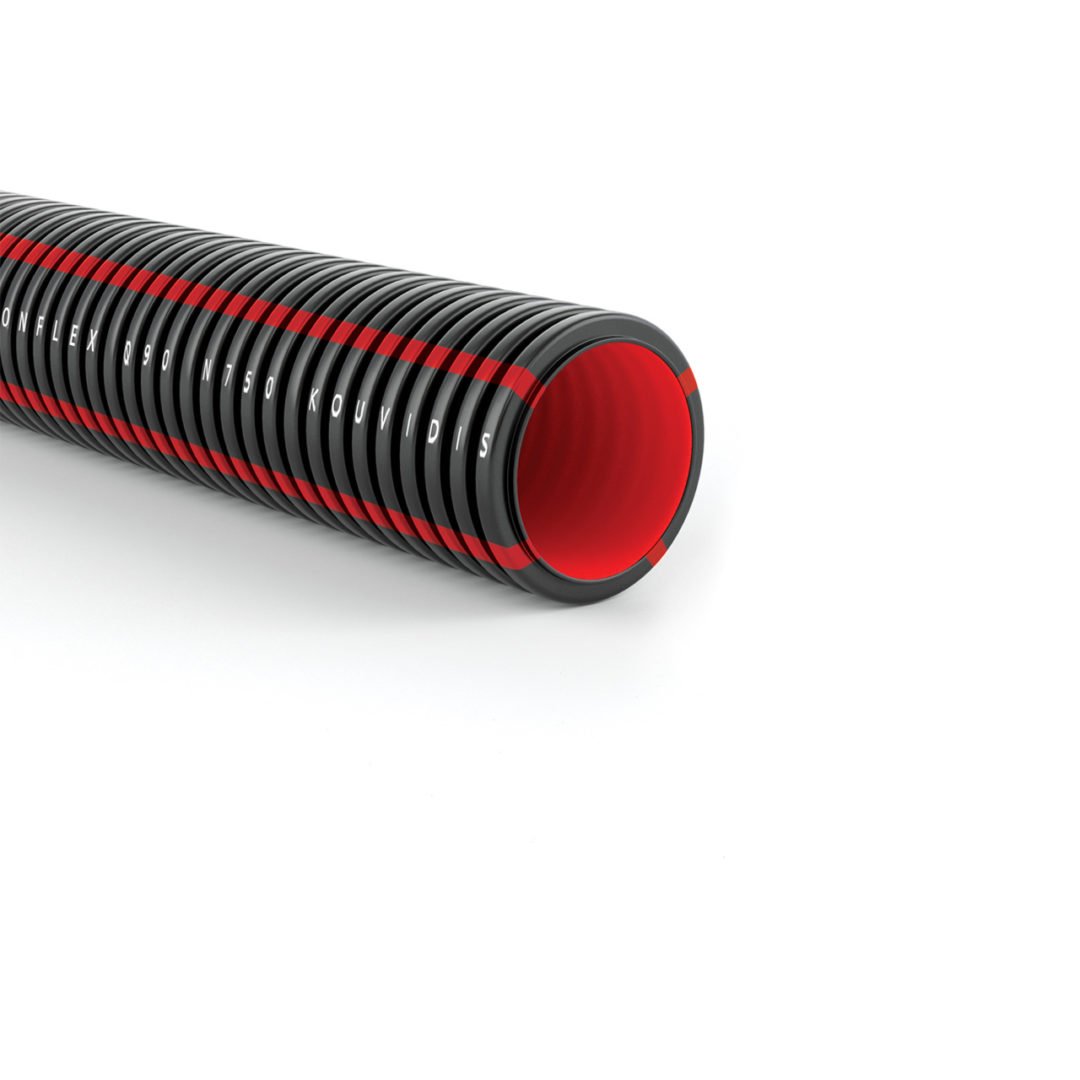

  • ΧΡΩΜΑ:RAL 3020 κόκκινο (εσωτ. τοίχωμα, διαμήκεις γραμμές), RAL 9004 μαύρο (εξωτ. τοίχωμα)
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάσει εξωτερικής διαμέτρου (DN/OD)
  • ΒΑΘΜΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ:IP 44
  • Πιστότητα προϊόντος, ως προς το σύνολο των απαιτήσεων των Ευρωπαϊκών Οδηγιών στις οποίες ανήκει
  • Πιστοποίηση δοκιμών και επιτήρηση παραγωγής από το Γερμανικό ινστιτούτο δοκιμών VDE
  • Αντοχή στη συμπίεση
  • Εύρος θερμοκρασιακής αντοχής κατά την εγκατάσταση και εφαρμογή
  • Βαθμός στεγανότητας έναντι στερεών σωματιδίων και νερού (ΕΝ 60529)
  • Προϊόν με αντοχή στην ηλιακή ακτινοβολία
  • Προϊόν που διαδίδει τη φλόγα
  • Μείωση των τριβών λόγω ολισθηρής εσωτερικής επιφάνειας του σωλήνα
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων - δεν περιέχει φθόριο, ιώδιο, βρώμιο, χλώριο κλπ. (ΕΝ 50642)
  • Το προϊόν δεν αποτελεί ελκυστική τροφή για τρωκτικά
  • Αντιστατική Τεχνολογία
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΠΡΟΤΕΙΝΟΜΕΝΟ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
  • ΛΗΨΕΙΣ
1Ενσωματώνει ειδικό υλικό (slip) στην εσωτερική λεία επιφάνεια του που επιτυγχάνει την ευκολότερη όδευση των καλωδίων λόγω της σημαντικής (έως και 50%) μείωσης των τριβών
2Δεν αποτελεί ελκυστική τροφή για τρωκτικά (European Patent EP2698792). Περιέχει απωθητικό τρωκτικών στο εσωτερικό του τοίχωμα
3Εξασφαλίζει βαθμό στεγανότητας ΙP44 όταν συνδέεται με τις μουφες σύνδεσης με άγκιστρα και ΙΡ68 όταν κατά τη σύνδεση χρησιμοποιηθεί κόλλα στεγανοποίησης KOUVIDIS
4Ανθεκτικός στην ηλιακή ακτινοβολία (> 5 έτη)
5Έχει ελεγχθεί και πιστοποιηθεί από το ανεξάρτητο Γερμανικό εργαστήριο δοκιμών VDE
6Τυπώνεται με ανεξίτηλο χρώμα και προσφέρεται με ενσωματωμένη μούφα σύνδεσης με άγκιστρα στο ένα ευθύ του άκρο
7Χρωματική σήμανση από διαμήκεις γραμμές ανεξίτηλου χρώματος και μεγάλου πλάτους για την ταυτοποίηση δικτύων
8Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
Ιδιότητες
Αντίσταση στη συμπίεση 750 Nt (Τύπος 750)
Αντίσταση στην κρούση Normal
Ελάχιστη θερμοκρασία εφαρμογής -5oC
Μέγιστη θερμοκρασία εφαρμογής +90oC
Αντίσταση στην κάμψη Άκαμπτος
Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση εισδοχής στερεών αντικειμένων και νερού IP 44 (σύνδεση με την ειδική μούφα του)

IP 68 (με τη χρήση της κόλλας KOUVIDIS)

Αντίσταση στη διάβρωση Δεν εφαρμόζεται
Αντίσταση στη διάδοση φλογών Διαδίδει την φλόγα



Επιπρόσθετα χαρακτηριστικά
Πρώτη ύλη Ειδικά σταθεροποιημένο θερμοπλαστικό HDPE ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS)
Αντοχή στη γήρανση Ανθεκτικός στην ηλιακή ακτινοβολία (UV) >5 έτη
Μείωση τριβών (στο εσωτερικό του σωλήνα) Ειδικό υλικό (slip) διευκολύνει την όδευση καλωδίων
Απωθητικό τρωκτικών Μη ελκυστική τροφή για τρωκτικά (το εσωτερικό
τους τοίχωμα περιλαμβάνει απωθητικό τρωκτικών)
Χρωματική σήμανση διαμήκεις γραμμές ανεξίτηλου χρώματος μεγάλου πλάτους Υποδηλώνουν το είδος των μονωμένων αγωγών που προστατεύει ο σωλήνας
Αντιστατική τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
Τύπος

Κωδικός

Ø75 1007075 75 60.0 6 2,90 10080
Ø90 1007090 90 74.0 6 3,60 6912
Ø110 1007110 110 92.0 6 4,30 4800
Ø125 1007125 125 104.5 6 5,30 3072
Ø160 1007160 160 136.0 6 8,30 2520
Ø200 1007200 200 167.5 6 9,70 1800
Ø250 1007250 250 212.0 6 16,70 960



ΥΠΟΜΝΗΜΑ
  • Προτείνεται
  • Δεν προτείνεται
  • Ιδανικό σύμφωνα με τον κατασκευαστή
ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
Επιφανειακές
Χωνευτές (γυψοσανίδα)
Χωνευτές (επίχρισμα)
Σκυρόδεμα
Χωνευτές (τσιμεντοκονία)
Εξωτερικές
Υπόγειες
Ξύλο
Ψευδοδάπεδο/Ψευδοροφή
