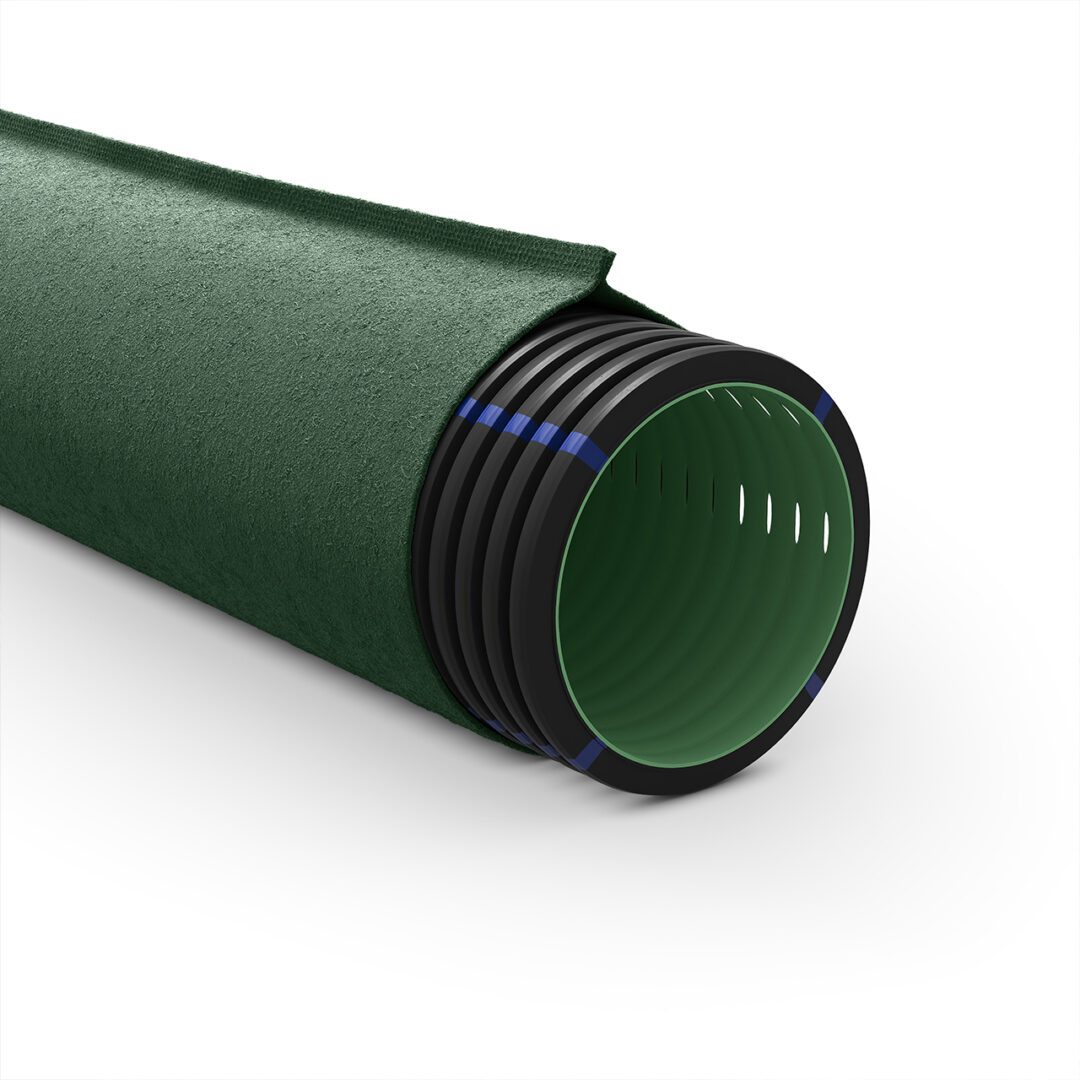

GEODRAIN PLUS Διάτρητος άκαμπτος σωλήνας διπλού δομημένου τοιχώματος με ενσωματωμένο γεωύφασμα

  • ΚΛΑΣΗ:SN4 | SN8

Ο νέας γενιάς 4-στρωματικός σωλήνας αποστράγγισης GEODRAIN PLUS παράγεται σε ευθύγραμμες άκαμπτες μπάρες των 6m με ακαμψία δακτυλίου SN4 και SN8. Είναι διπλού δομημένου τοιχώματος και είναι κατά μήκος συμμετρικά διάτρητος στις 220°. Το 1ο στρώμα αποτελεί η λεία εσωτερική του επιφάνεια που εξυπηρετεί την ομαλή διέλευση των υδάτων ενώ το 2ο στρώμα αποτελεί η δακτυλιοειδής εξωτερική του επιφάνεια που προσφέρει ευκαμψία και υψηλή μηχανική αντοχή. Το 3ο στρώμα αποτελείται από 4 διαμήκεις μπλε γραμμές για την χρωματική σήμανση των υδάτων. Η σειρά των σωλήνων GEODRAIN PLUS προσφέρεται με προ-εγκατεστημένο γεωύφασμα 150gr/m², μη υφαντό και βελονωτό που αποτελεί και το 4ο στρώμα του σωλήνα.

Το γεωύφασμα που χρησιμοποιείται στους σωλήνες αποστράγγισης GEODRAIN PLUS είναι ανθεκτικό στην υπεριώδη ακτινοβολία (UV stability), φέρει νόμιμα τη σήμανση CE και συνοδεύεται από Δήλωση Απόδοσης σύμφωνα με τον κανονισμό προϊόντων δομικών κατασκευών. Κατά τη διάρκεια παραγωγής του, τοποθετείται περιμετρικά των σωλήνων αποστράγγισης με τη χρήση μιας από τις πλέον σύγχρονες μεθόδους κόλλησης. Οι πόροι του έχουν τέτοιο μέγεθος ώστε να συγκρατούν τα φιλτραρισμένα σωματίδια του εδάφους και παράλληλα να εξασφαλίζουν επαρκή διαπερατότητα και πρόληψη εσωτερικών φραγμών στον σωλήνα αποστράγγισης. Ο σχεδιασμός του είναι τέτοιος, ώστε να ικανοποιεί τις ανάγκες του 90% των εδαφών που βρίσκονται στην Ελλάδα.

Φορτώνεται και μεταφέρεται εύκολα λόγω του χαμηλού του βάρους ενώ κόβεται γρήγορα με τη χρήση επαγγελματικών εργαλείων. Το GEODRAIN PLUS αποτελεί τον πρώτο σωλήνα αποστράγγισης με ενσωματωμένο γεωύφασμα που παρασκευάζεται από αμιγώς ελληνική βιομηχανία πλαστικών (Αρ. πατέντας 1009158).

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Το ακριβές πεδίο εφαρμογής τους είναι η αποστράγγιση υπεδάφους σε όλους τους τύπους οικιακών κτιρίων (περιμετρικές αποστραγγίσεις), γήπεδα και περιβάλλοντες χώρους, βιομηχανικές και εμπορικές εφαρμογές, φωτοβολταϊκά πάρκα, γεωργικές εφαρμογές, ΧΥΤΑ, ΧΑΔΑ και οδικά δίκτυα (επαρχιακοί δρόμοι).

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN ISO 9969, DIN 4262-1 (Πρότυπο Αναφοράς)
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2011/65/EE (RoHS)
  • ΧΡΩΜΑ:RAL 9004 Μαύρο, RAL 6038 Πράσινο
  • ΜΟΙΡΕΣ ΔΙΑΤΡΗΣΗΣ:220o
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάσει εξωτερικής διαμέτρου (DN/OD)
  • Προϊόν με αντοχή στην ηλιακή ακτινοβολία
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων - δεν περιέχει φθόριο, ιώδιο, βρώμιο, χλώριο κλπ. (ΕΝ 50642)
  • Εξωτερική ονομαστική διάμετρος (mm)
  • Πρώτη ύλη παραγωγής με πολύ καλή συμπεριφορά απέναντι σε επικίνδυνες χημικές ουσίες
  • Τύπος προϊόντος DIN 4262-1
  • Τύπος διάτρησης
  • Aκαμψία δακτυλίου (EN ISO 9969)
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΛΗΨΕΙΣ
1Με προ-εγκατεστημένο γεωύφασμα 150gr/m², μη υφαντό και βελονωτό
2Διαθέτει ειδική σήμανση με μπλε γραμμές κατά μήκος του σωλήνα που ακολουθεί τους κανόνες του ευρωπαϊκού προτύπου NF P 98-332
3Ακαμψία δακτυλίου SN 4 | SN 8 σύμφωνα με το Πρότυπο EN ISO 9969
4Έχει διάτρηση 220o μοιρών που πραγματοποιείται συμμετρικά από ειδικό μηχανολογικό εξοπλισμό σε όλο το μήκος του
5Τυπώνεται με ανεξίτηλο χρώμα και συσκευάζεται με ΑΣΠΡΑ τσέρκια ασφαλείας
6Είναι ανθεκτικός στα χημικά και στη διάβρωση σύμφωνα με το Πρότυπο DIN ISO 10358
7Είναι ανθεκτικός στην ηλιακή ακτινοβολία λόγω των ειδικών σταθεροποιητών γήρανσης (UV stability).
8Φορτώνεται, μεταφέρεται και αποθηκεύεται εύκολα λόγω του μειωμένου βάρους του.
9Η συσκευασία περιλαμβάνει μια μούφα σύνδεσης με άγκιστρα τοποθετημένη στο άκρο των σωλήνων
10Η τυπωμένη/εγχάρακτη πλευρά του αποτελεί οδηγό για την σωστή τοποθέτηση του ώστε το διάτρητο κομμάτι να βρίσκεται στην κάτω πλευρά του ορύγματος
Ιδιότητες
Πρότυπο Αναφοράς DIN 4262-1
Τύπος R2 (DIN 4262-1)
Πρώτη ύλη Eιδικά σταθεροποιημένο υψηλής πυκνότητας πολυαιθυλένιο (HDPE),  ελεύθερο αλογόνων και βαρέων μετάλλων
Ακαμψία δακτυλίου (EN ISO 9969) SN4 | SN8
Αντοχή στην ηλιακή ακτινοβολία 5 έτη
Χημική αντοχή (ISO 10358) NAI
Μοίρες διάτρησης  (DIN 4262-1) 220ο – LP (Locally perforated)
Επιφάνεια διάτρησης  (DIN 4262-1) >50cm /m
Ονομαστικές διαστάσεις (mm) Εξωτερικές (OD): 110,125,160,200
Συσκευασία μπάρες των 6m
Τεχνολογία σύνδεσης Mε τη χρήση χυτού συνδέσμου στο ελεύθερο ευθύ άκρο
του σωλήνα
Κωδικός SN4 Κωδικός SN8
1012110 1013110 110 91 6 4800
1012125 1013125 125 105 6 3072
1012160 1013160 160 134 6 2520
1012200 1013200 200 169 6 1800
.PDF
Πιστοποιητικό ISO 9001
.PDF
Σωλήνες Αποστράγγισης GEODRAIN PLUS
.PDF

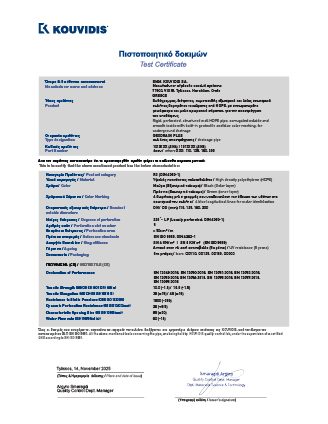

Άκαμπτος σωλήνας GEODRAIN PLUS – Πιστοποιητικό δοκιμών
.PDF

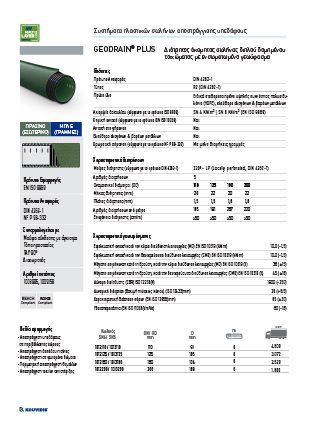

Άκαμπτος σωλήνας GEODRAIN PLUS – Δελτίο Στοιχείων Προϊόντος
