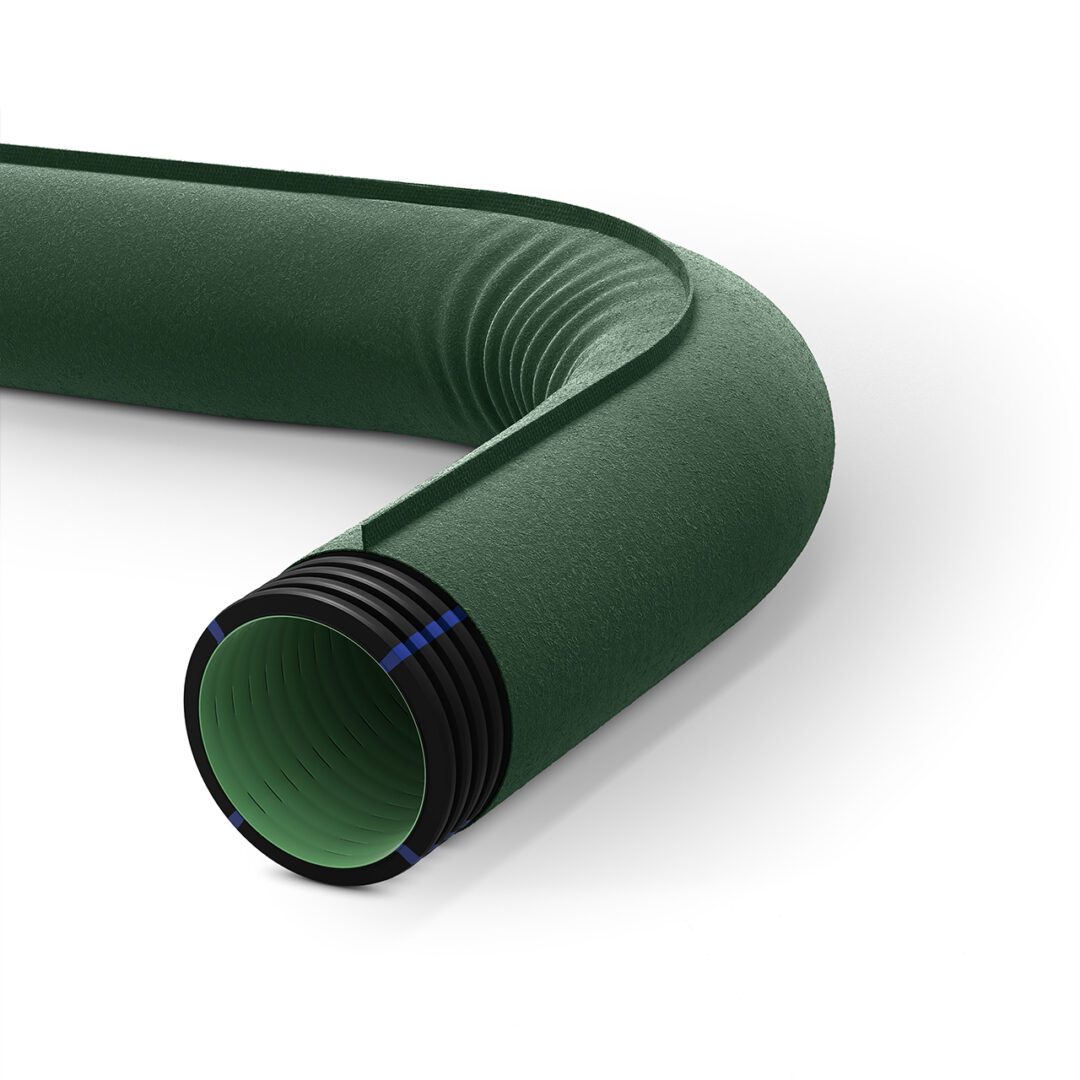

GEODRAIN PLUS Διάτρητος διαμορφώσιμος σωλήνας διπλού δομημένου τοιχώματος με ενσωματωμένο γεωύφασμα

  • ΚΛΑΣΗ:SN4

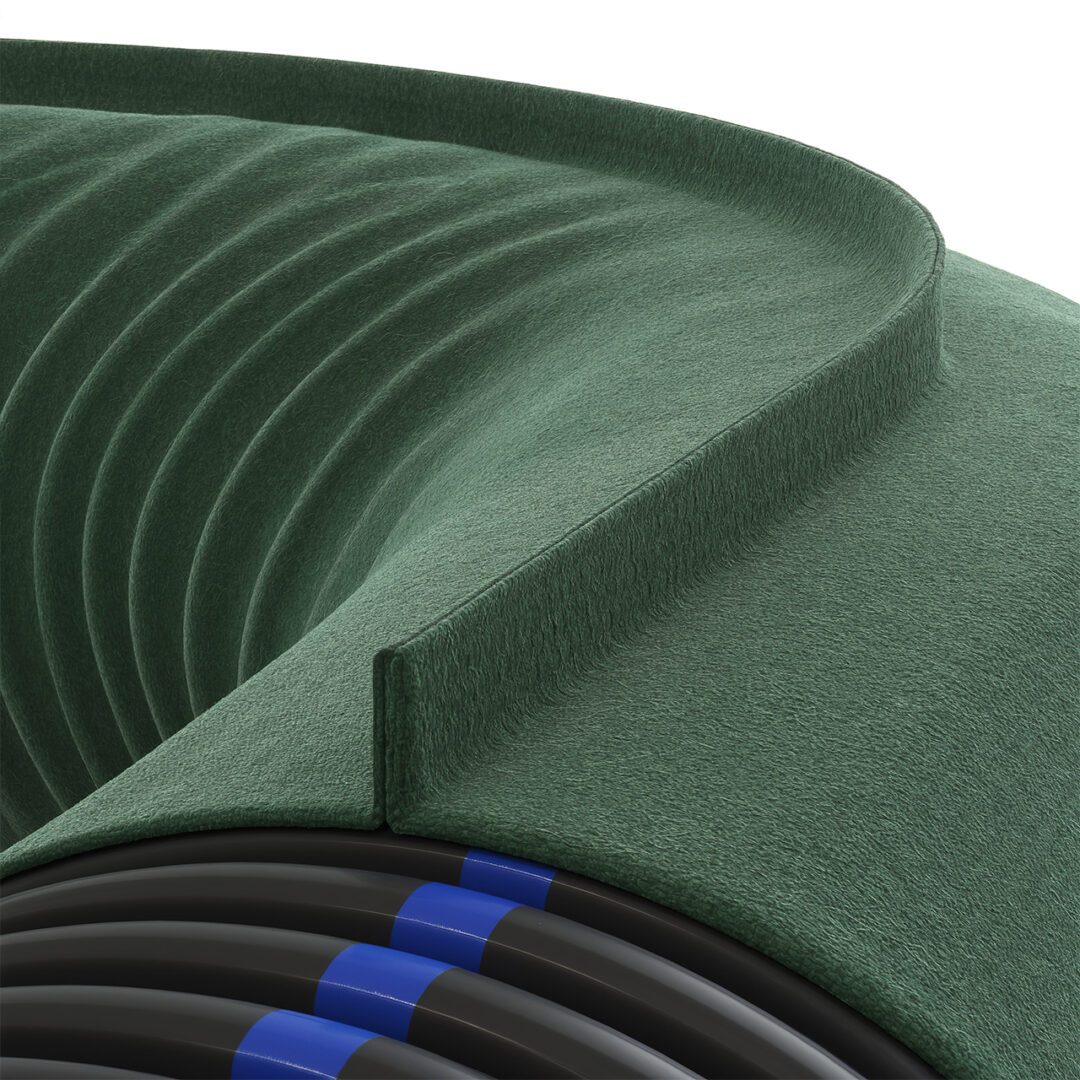

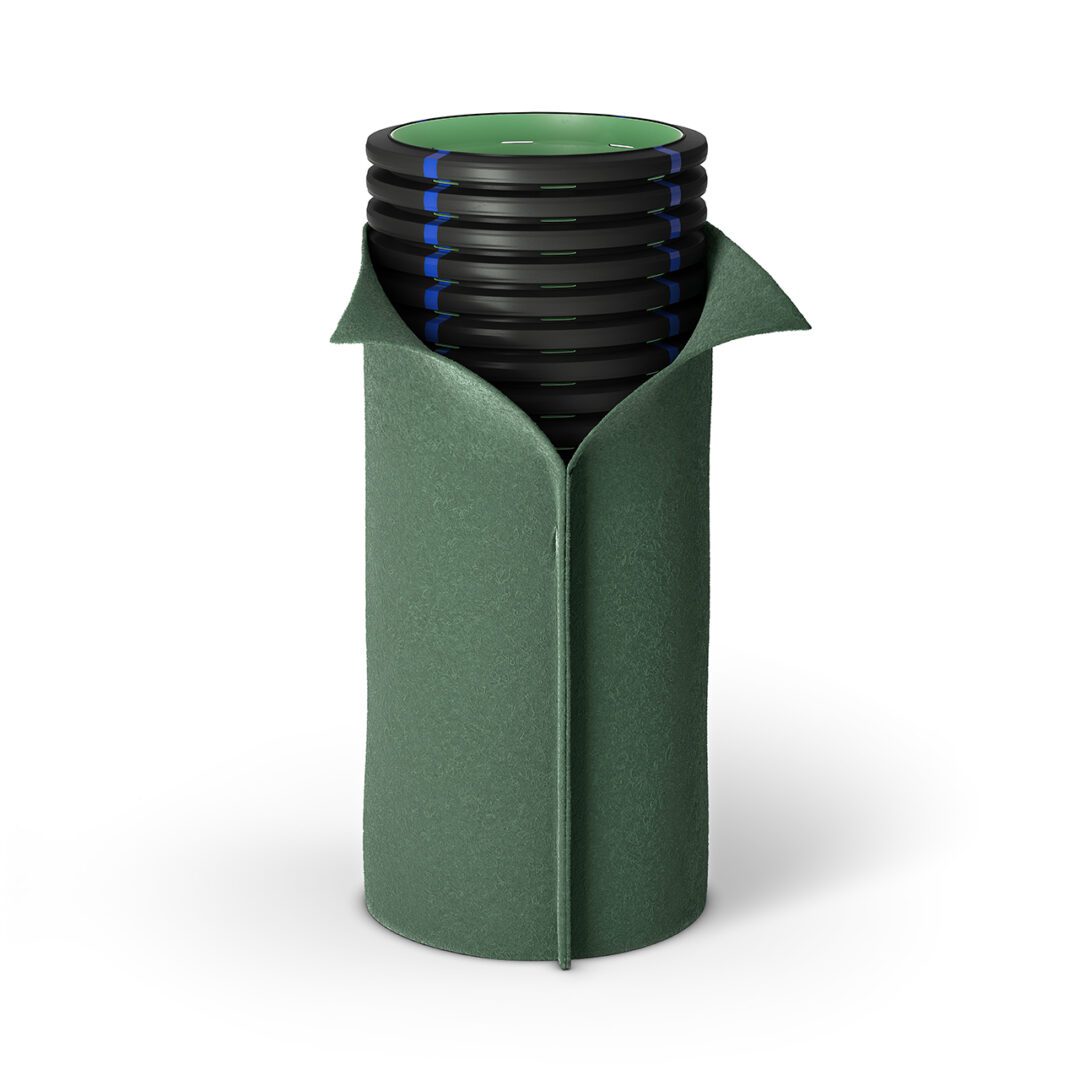

Ο νέας γενιάς 4-στρωματικός σωλήνας αποστράγγισης GEODRAIN PLUS με ενσωματωμένο γεωύφασμα παράγεται σε κουλούρες των 50m και 25m με ακαμψία δακτυλίου SN4. Είναι διπλού δομημένου τοιχώματος και είναι συμμετρικά διάτρητος στις 3600. Το 1ο στρώμα αποτελεί η λεία εσωτερική του επιφάνεια που εξυπηρετεί την ομαλή διέλευση των υδάτων ενώ το 2ο στρώμα αποτελεί η δακτυλιοειδής εξωτερική του επιφάνεια που προσφέρει ευκαμψία και υψηλή μηχανική αντοχή. Το 3ο στρώμα αποτελείται από 4 διαμήκεις μπλε γραμμές για την χρωματική σήμανση των υδάτων. Η σειρά των σωλήνων GEODRAIN PLUS προσφέρεται με προ-εγκατεστημένο γεωύφασμα 150gr/m², μη υφαντό και βελονωτό που αποτελεί και το 4ο στρώμα του σωλήνα.

Το γεωύφασμα που χρησιμοποιείται στους σωλήνες αποστράγγισης GEODRAIN PLUS είναι ανθεκτικό στην υπεριώδη ακτινοβολία (UV stability), φέρει νόμιμα τη σήμανση CE και συνοδεύεται από Δήλωση Απόδοσης σύμφωνα με τον κανονισμό προϊόντων δομικών κατασκευών. Κατά τη διάρκεια παραγωγής του, τοποθετείται περιμετρικά των σωλήνων αποστράγγισης με τη χρήση μιας από τις πλέον σύγχρονες μεθόδους κόλλησης. Οι πόροι του έχουν τέτοιο μέγεθος ώστε να συγκρατούν τα φιλτραρισμένα σωματίδια του εδάφους και παράλληλα να εξασφαλίζουν επαρκή διαπερατότητα και πρόληψη εσωτερικών φραγμών στον σωλήνα αποστράγγισης. Ο σχεδιασμός του είναι τέτοιος, ώστε να ικανοποιεί τις ανάγκες του 90% των εδαφών που βρίσκονται στην Ελλάδα.

Φορτώνεται και μεταφέρεται εύκολα λόγω του χαμηλού του βάρους ενώ κόβεται γρήγορα με τη χρήση επαγγελματικών εργαλείων. Το GEODRAIN PLUS αποτελεί τον πρώτο σωλήνα αποστράγγισης με ενσωματωμένο γεωύφασμα που παρασκευάζεται από αμιγώς ελληνική βιομηχανία πλαστικών (Αρ. πατέντας 1009158).

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

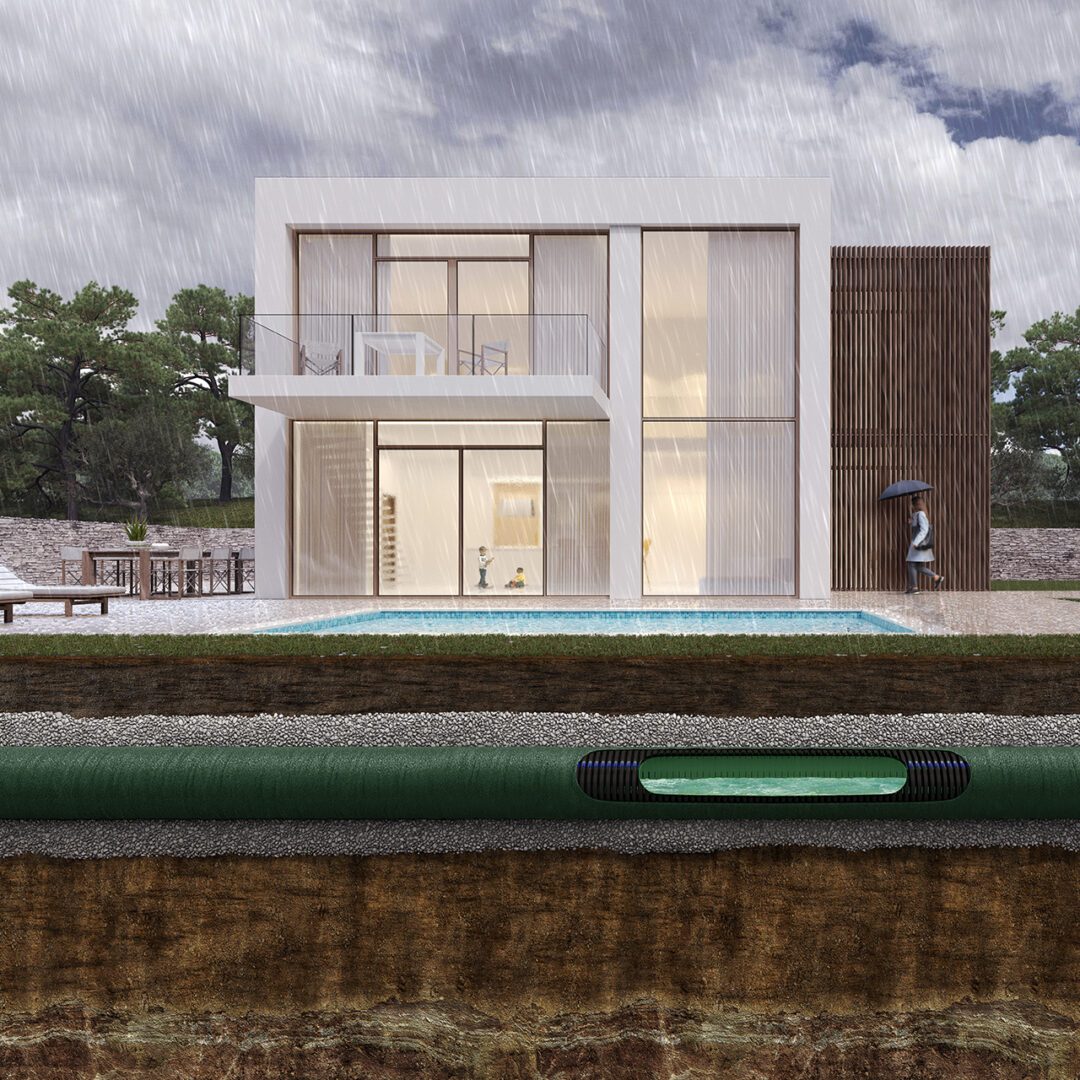

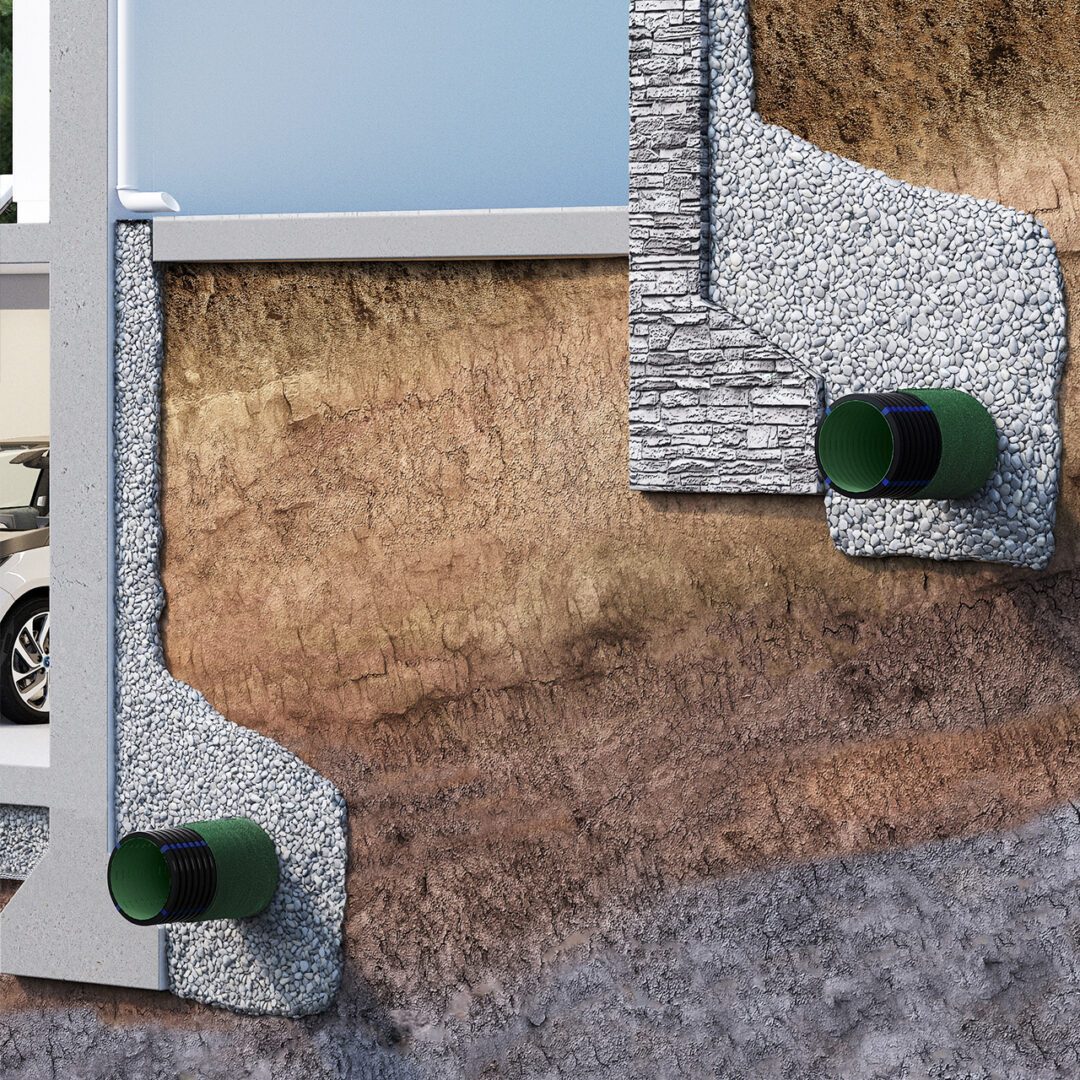

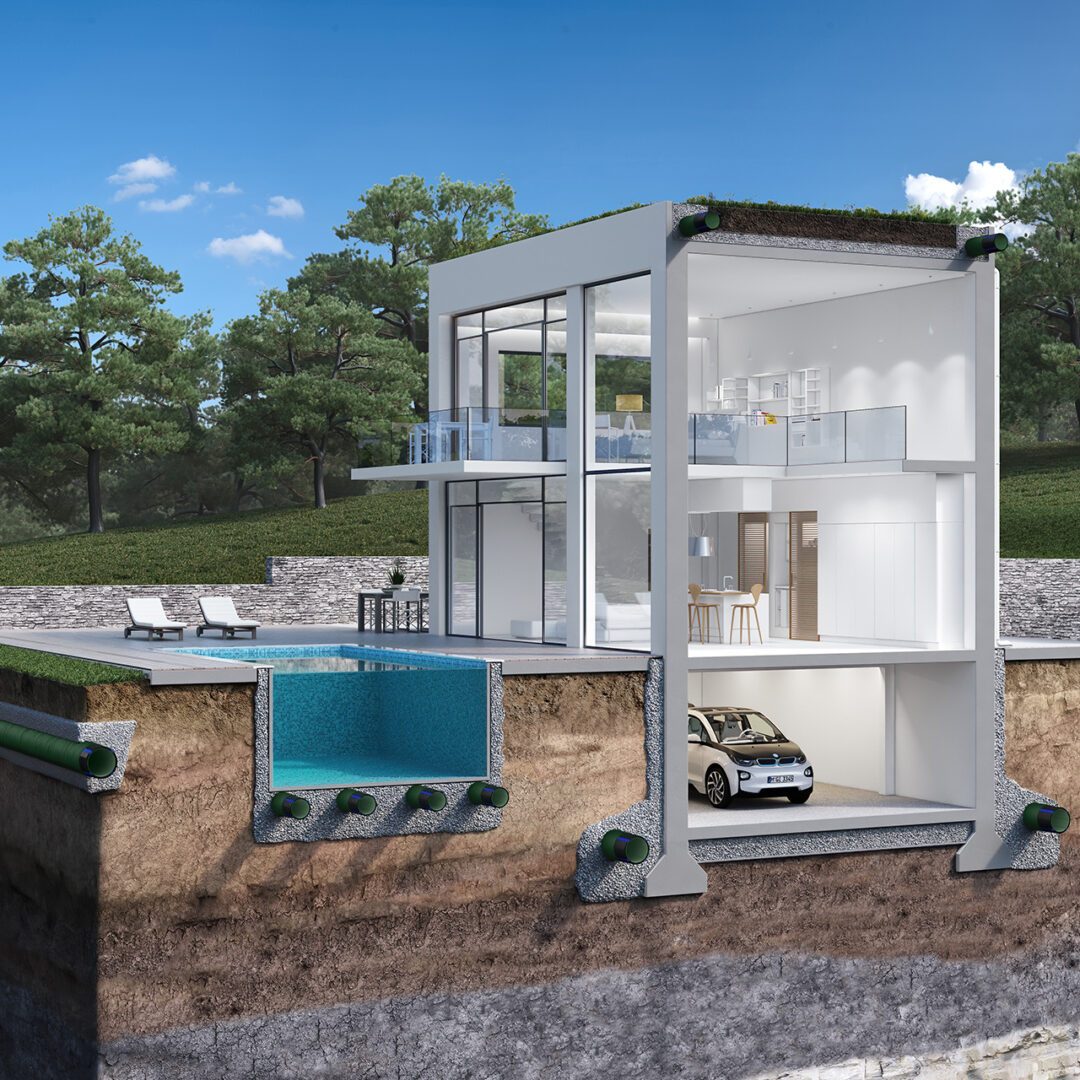

Χαρακτηριστικά παραδείγματα αποστράγγισης είναι η περιμετρική αποστράγγιση των θεμελίων, η αποστράγγιση σε τοιχία οπλισμένου σκυροδέματος, σε κήπους καθώς και η αποστράγγιση σε δομική κατασκευή με φυτεμένο δώμα. Οι σωλήνες GEODRAIN PLUS είναι επίσης κατάλληλοι για την αποστράγγιση εδάφους σε γήπεδα και περιβάλλοντες χώρους, βιομηχανικές και εμπορικές εφαρμογές, φωτοβολταϊκά πάρκα, ΧΥΤΑ, ΧΑΔΑ και οδικά δίκτυα.

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN ISO 9969, DIN 4262-1 (Πρότυπο Αναφοράς)
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2011/65/EE (RoHS)
  • ΧΡΩΜΑ:RAL 9004 Μαύρο, RAL 6038 Πράσινο
  • ΜΟΙΡΕΣ ΔΙΑΤΡΗΣΗΣ:360o
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάσει εξωτερικής διαμέτρου (DN/OD)
  • Προϊόν με αντοχή στην ηλιακή ακτινοβολία
  • Προϊόν από πρώτες ύλες ελεύθερες αλογόνων - δεν περιέχει φθόριο, ιώδιο, βρώμιο, χλώριο κλπ. (ΕΝ 50642)
  • Εξωτερική ονομαστική διάμετρος (mm)
  • Πρώτη ύλη παραγωγής με πολύ καλή συμπεριφορά απέναντι σε επικίνδυνες χημικές ουσίες
  • Τύπος προϊόντος DIN 4262-1
  • Τύπος διάτρησης
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΛΗΨΕΙΣ
  • ΕΡΓΑ
1Με προ-εγκατεστημένο γεωύφασμα 150gr/m², μη-υφαντό και βελονωτό
2Διαθέτει ειδική σήμανση με μπλε γραμμές κατά μήκος του σωλήνα που ακολουθεί τους κανόνες του ευρωπαϊκού προτύπου NF P 98-332
3Ακαμψία δακτυλίου SN 4 σύμφωνα με το Πρότυπο EN ISO 9969
4Έχει περιμετρική διάτρηση 360o μοιρών που πραγματοποιείται συμμετρικά από ειδικό μηχανολογικό εξοπλισμό σε όλο το μήκος του
5Τυπώνεται με ανεξίτηλο χρώμα και συσκευάζεται με ΑΣΠΡΑ τσέρκια ασφαλείας
6Είναι ανθεκτικός στα χημικά και στη διάβρωση σύμφωνα με το πρότυπο DIN ISO 10358
7Είναι ανθεκτικός στην ηλιακή ακτινοβολία λόγω των ειδικών σταθεροποιητών γήρανσης (UV stability).
8Φορτώνεται, μεταφέρεται και αποθηκεύεται εύκολα λόγω του μειωμένου βάρους του.
9Η συσκευασία περιλαμβάνει μια τάπα προστασίας και μια μούφα σύνδεσης με άγκιστρα τοποθετημένα στα άκρα των σωλήνων
Ιδιότητες
Πρότυπο Αναφοράς DIN 4262-1
Τύπος R2 (DIN 4262-1)
Πρώτη ύλη Eιδικά σταθεροποιημένο υψηλής πυκνότητας πολυαιθυλένιο (HDPE),  ελεύθερο αλογόνων και βαρέων μετάλλων
Ακαμψία δακτυλίου (EN ISO 9969) SN4
Αντοχή στην ηλιακή ακτινοβολία 5 έτη
Χημική αντοχή (ISO 10358) NAI
Μοίρες διάτρησης  (DIN 4262-1) 360ο – TP (Totally perforated)
Επιφάνεια διάτρησης  (DIN 4262-1) >50cm /m

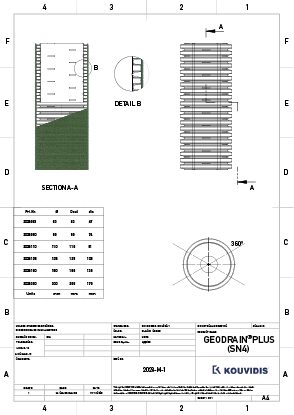

Ονομαστικές διαστάσεις (mm) Εξωτερικές (OD): 63, 90, 110, 125, 160, 200
Συσκευασία κουλούρες των 50m και 25m
Τεχνολογία σύνδεσης Με ελεύθερα άκρα στα οποία έχουν τοποθετηθεί μια μούφα σύνδεσης με άγκιστρα και μια αφαιρούμενη τάπα προστασίας
Κωδικός Ακτίνα καμπυλότητας
2028063 63 47 0.25 50 14000
2028090 90 74 0.36 50 7000
2028110 110 91 0.44 50 4500
2028125 125 105 0.50 50 3500
2028160 160 135 0.64 25 1900
2028200 200 170 0.80 25 1225
.PDF
Πιστοποιητικό ISO 9001
.PDF
Σωλήνες Αποστράγγισης GEODRAIN PLUS
.PDF

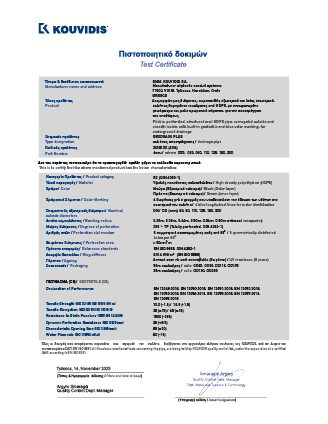

Διαμορφώσιμος σωλήνας GEODRAIN PLUS – Πιστοποιητικό δοκιμών
.PDF

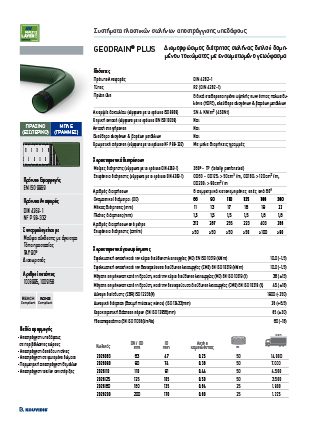

Διαμορφώσιμος σωλήνας GEODRAIN PLUS – Δελτίο Στοιχείων Προϊόντος
