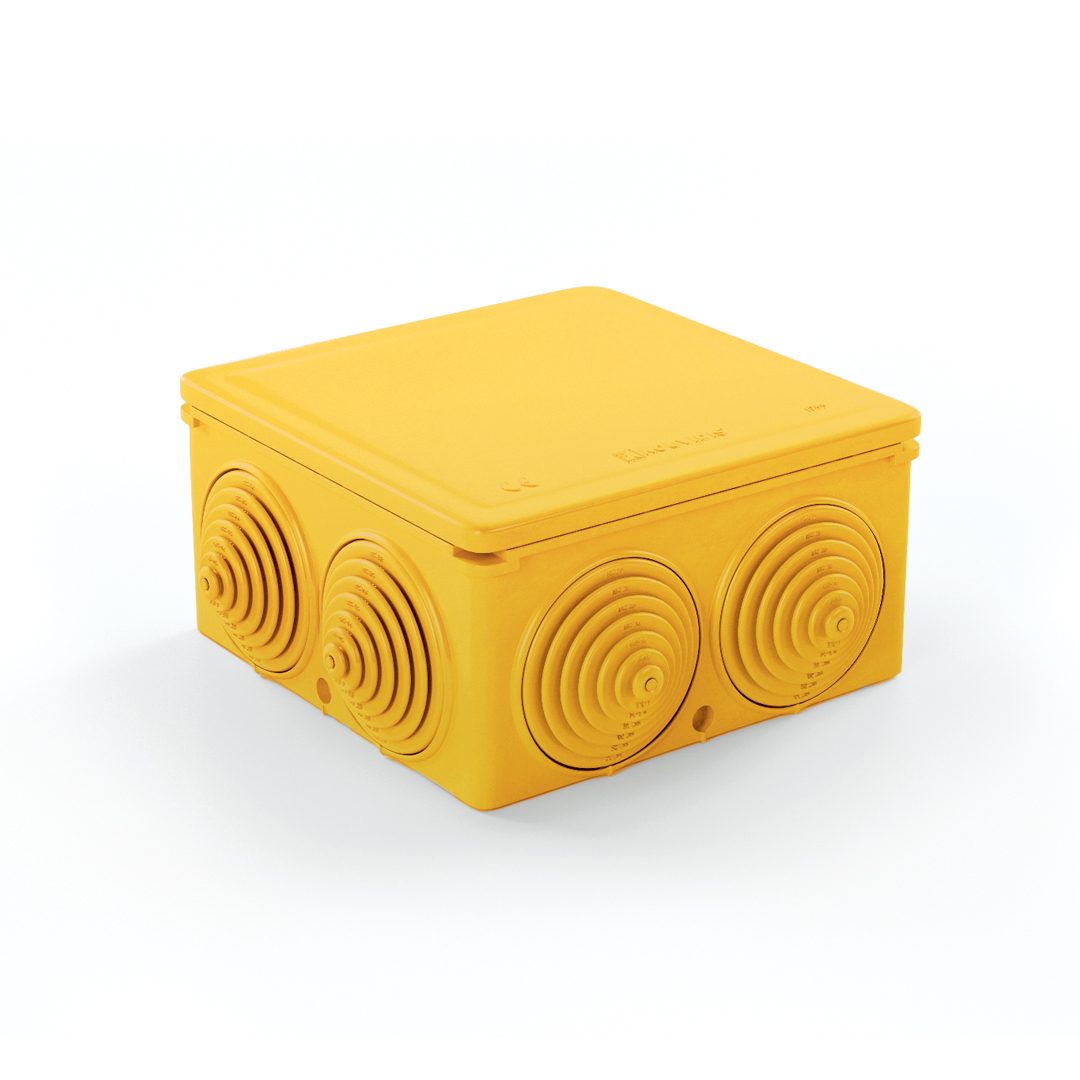

SUPERSOL PLUS _ISR Στεγανό κουτί διακλάδωσης με αποσπώμενες βαθμιδωτές τάπες

Το SUPERSOL PLUS στεγανό κουτί διακλάδωσης με αποσπώμενες βαθμιδωτές τάπες αποτελεί μέρος του συστήματος 3στρωματικών σωλήνων SUPERSOL PLUS – SUPERFLEX PLUS. Παράγεται από ειδικά σταθεροποιημένο θερμοπλαστικό PO blend σε κίτρινο χρώμα RAL 1023.

Μαζί με τον ευθύγραμμο 3στρωματικό σωλήνα SUPERSOL PLUS, τον σωλήνα σπιράλ SUPERFLEX PLUS, τα εξαρτήματα (μούφα σύνδεσης, στήριγμα) όλα σε κίτρινο χρώμα RAL 1023, συνθέτουν ένα ιδιαίτερο σύστημα σωλήνων ικανό να καλύψει πολλαπλές ανάγκες στην εγκατάσταση.

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για ηλεκτρολογικές εγκαταστάσεις σε ψευδοροφές.

ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 60670-22
ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
ΧΡΩΜΑ:RAL 1023 Κίτρινο

Συμμόρφωση προϊόντος, ως προς το σύνολο των απαιτήσεων των ευρωπαϊκών oδηγιών στις οποίες ανήκει
Εύρος θερµοκρασιακής αντοχής
Βαθµός στεγανότητας έναντι στερεών σωµατιδίων και νερού (EN 60529)
Αντίσταση στη διάδοση φλογών
Προϊόν από πρώτες ύλες ελεύθερες αλογόνων. ∆εν περιέχει φθόριο, ιώδιο, βρώµιο, χλώριο κ.λ.π.
Αντιστατική Τεχνολογία
Αντιχαρακτική τεχνολογία (Patent Protected 1010513)

ΙΔΙΟΤΗΤΕΣ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΣΥΣΚΕΥΑΣΙΑ
ΛΗΨΕΙΣ

1Οι ειδικές βαθμιδωτές τάπες διευκολύνουν την είσοδο καλωδίων στο κουτί. Οι αναγραφόμενες διαστάσεις πάνω σε αυτές αποτελούν οδηγό για τη σωστή διάτρηση ανάλογα με το πάχος των εισερχόμενων καλωδίων

2Τα καπάκια είναι πρεσαριστά, δεν απαιτούν τη χρήση βιδών, εξασφαλίζουν στεγανότητα βαθμού ΙΡ 55 και συνεισφέρουν στην μείωση του χρόνου εγκατάστασης

3Στη βάση του βρίσκονται 4 είσοδοι (knock outs) διαστάσεων Ø20 με Ø32 εκ των οποίων μπορούν να εισέλθουν σωλήνες ή καλώδια για την εγκατάσταση. Η αφαίρεση τους γίνεται με την χρήση επιπρόσθετου εργαλείου

4Σε κάθε πλευρά υπάρχουν ειδικοί οδηγοί για την οριζόντια/κάθετη ευθυγράμμιση των κουτιών με την υπόλοιπη εγκατάσταση

5Στο πίσω μέρος των καπακιών υπάρχει ένας χρήσιμος οδηγός αναφορικά με τον αριθμό συνδέσεων με διατομή των καλωδίων σε μια εγκατάσταση

6Σε κάθε πλευρά υπάρχει πρόβλεψη για αποχέτευση όταν το απαιτούν οι ανάγκες της ηλεκτρικής εγκατάστασης

7Στο εσωτερικό των κουτιών διακλαδώσεως υπάρχουν ειδικές θύρες για την οριζόντια ή διαγώνια τοποθέτηση επιπρόσθετων αξεσουάρ αναρτήσεων μηχανισμών εγκατάστασης (π.χ. ραγοϋλικό).

8Τα υλικά κατασκευής των κουτιών διακλάδωσης είναι αυτοσβενούμενα και δεν διαδίδουν την φλόγα με αντοχή στη θερμότητα στους 650^oC (τεστ πυράκτωσης - IEC 60695-2)

9Η επιτρεπτή τάση λειτουργίας των κυκλωμάτων μέσα στο κουτί μπορεί να είναι μέχρι και 800V, επιτρέποντας την χρήση με τριφασικά κυκλώματα κανονικής λειτουργίας 400VAC (±10% ή ±15%) και με κυκλώματα DC φωτοβολταϊκών ή άλλων εφαρμογών

10Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς

11Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)

12Ενσωματώνει αντιχαρακτική τεχνολογία που μειώνει την επιφανειακή φθορά στο εσωτερικό τοίχωμα από την όδευση των καλωδίων (Patent Protected: 1010513)

Ιδιότητες
Πρώτη ύλη	PΟ blend
Εύρος θερμοκρασιακής αντοχής	-25^oC με +60^oC
Ηλεκτρικές ιδιότητες	Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση στη διάδοση φλόγας	Δεν διαδίδει τη φλόγα
Αριθμός οπών	7
Είδος οπών	Λαστιχένιες βαθμιδωτές τάπες
Βαθμός στεγανότητας	ΙΡ55
Αριθμός αποσπώμενων εξόδων (βάση)	4
Ευθυγράμμιση σωλήνων	Ναι
Άνοιγμα αποχέτευσης	Ναι
Αντοχή στη θερμότητα	650^oC
Τάση	800V
Ελεύθερο αλογόνων	Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς
Αντιστατική τεχνολογία	Προστασία έναντι στον στατικό ηλεκτρισμό
Αντιχαρακτική Τεχνολογιά	Προστασία από την επιφανειακή φθορά από την όδευση των καλωδίων
