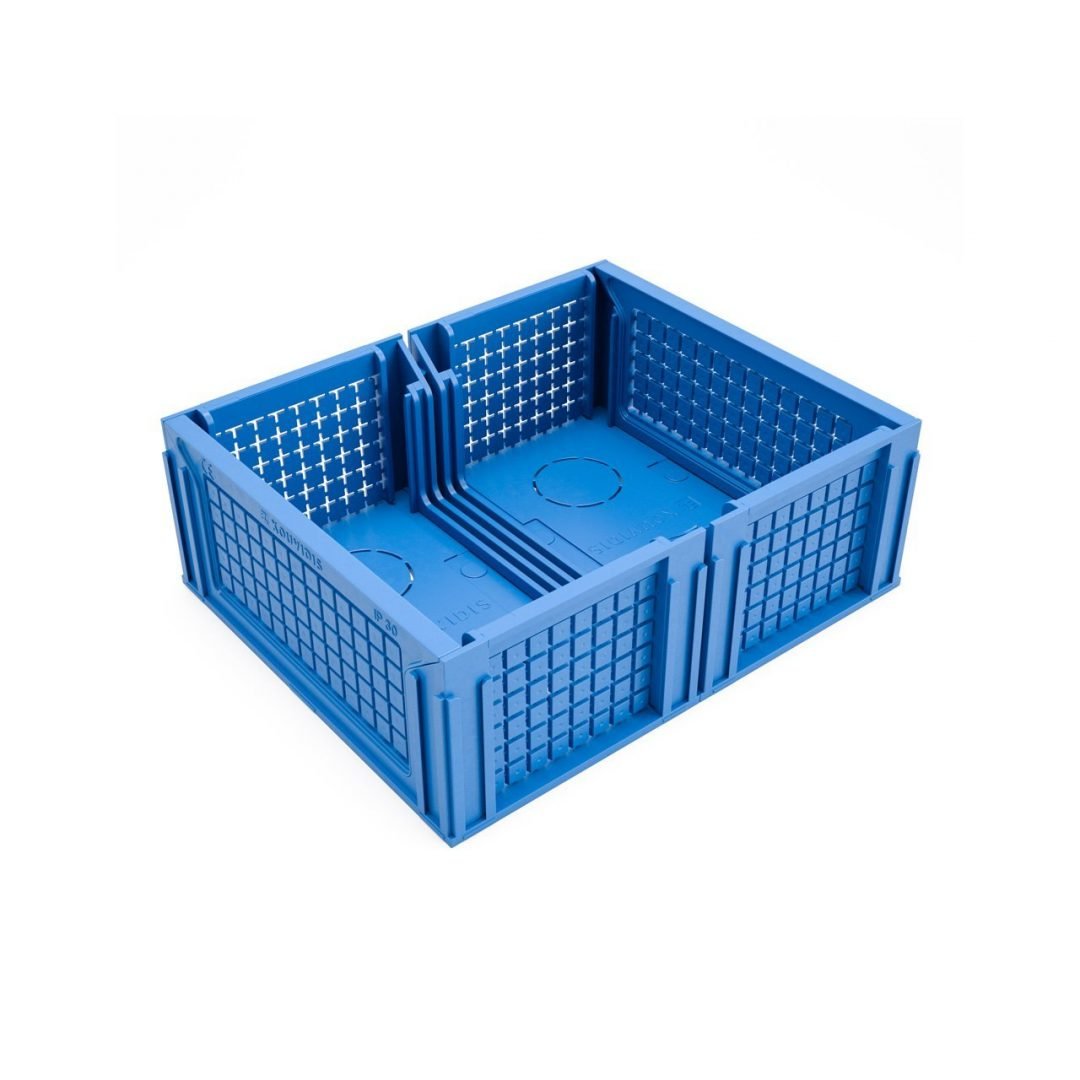

MULTIBOX Caixa de derivação, tipo 10x10

A KOUVIDIS desenvolveu caixas de derivação MULTIBOX (tipo 10 x 10) para facilitar o trabalho do instalador em instalações de montagem embutida e em paredes com cavidades. A caixa de derivação MULTIBOX incorpora várias inovações e é fabricada com matérias-primas de alta qualidade que garantem a máxima segurança na instalação elétrica.

CAMPO DE APLICAÇÃO

Ideal para montagem embutida e instalações de parede de cavidade

  • ESTANDE DE CANDIDATURA:ΕΝ 60670-22, EN 50642
  • INSTRUÇÕES DE CONFORMIDADE:2014/35/EU(LVD), 2011/65/EU(RoHS)
  • COR:Azul RAL 5019 (base, separador), Branco RAL 9016 (placa de cobertura)
  • Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias
  • Temperatura de aplicação permanente mín.-máx.
  • Produto sem resistência à propagação de chamas
  • O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc. (ΕΝ 50642)
  • PROPRIEDADES
  • CARACTERÍSTICAS
  • EMBALAGEM
  • TRANSFERÊNCIAS
1Eles estendem-se para todas as direções (horizontal, vertical e diagonal), dependendo dos requisitos da instalação elétrica
2Todos os lados consistem em pequenos orifícios quadrados facilmente removíveis de 5x5mm para permitir a entrada de cabos ou tubos maleáveis/rígidos de diferentes dimensões, até Ø32
3Possui duas entradas de tubo na base (≤ Ø22 mm)
4A placa de cobertura é desenvolvida para ser montada diretamente na caixa sem a utilização de parafusos de suporte/fixação

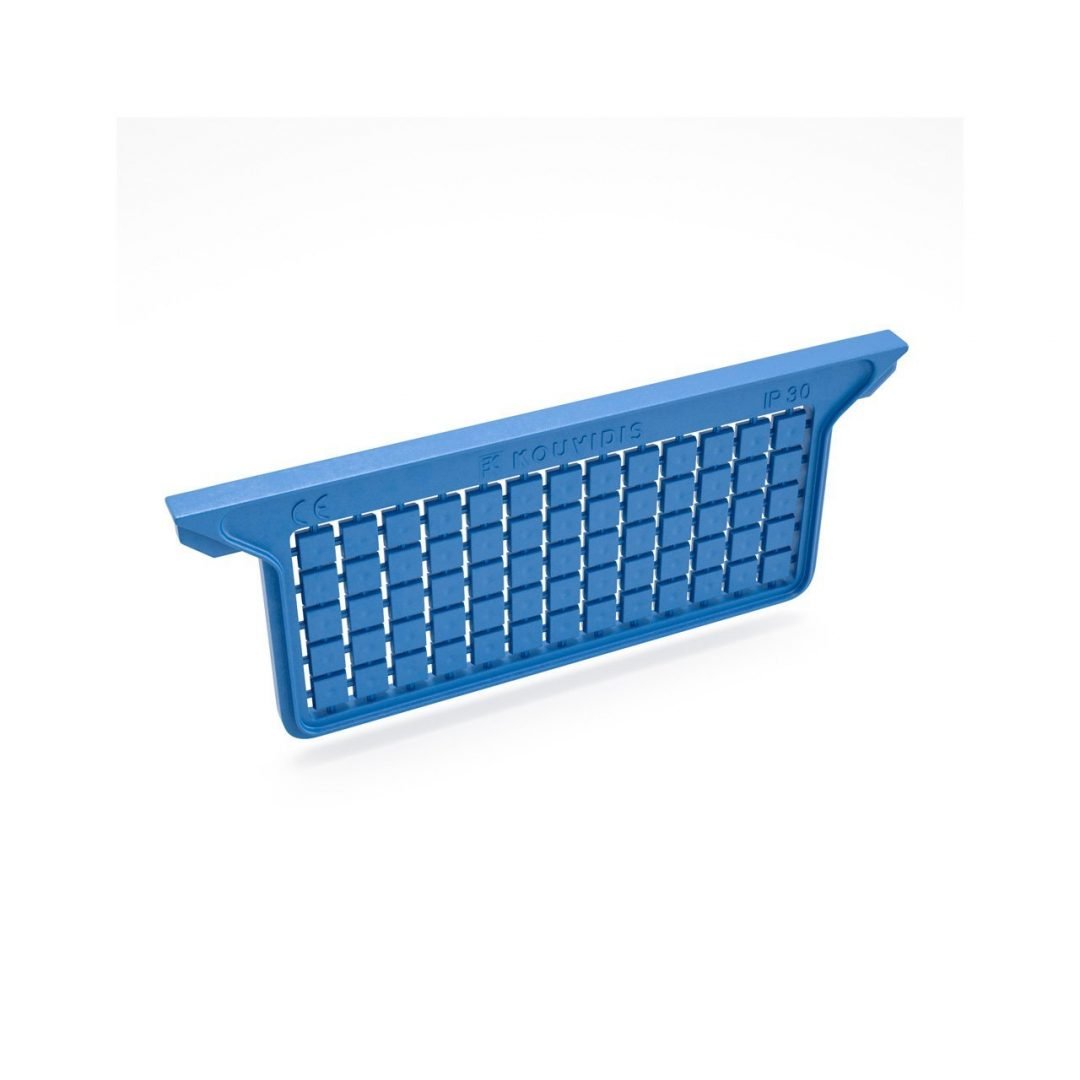

5O seu design permite a utilização de separadores definindo circuitos elétricos diferentes
Propriedades
Intervalo de temperatura inferior -15oC
Intervalo de temperatura superior +60oC
Resistência ao calor 650oC
Características elétricas Com características de isolamento elétrico
Índice de proteção IP ΙΡ30
Resistência à propagação de chamas Não propaga a chama



Propriedades adicionais
Matéria-prima Sem metais pesados (RoHS), especialmente estabilizado HIPS termoplástico estabilizado (base e separador) e PP (tampa
Entradas do tubo Todas as paredes laterais (2 na base)
Tipo Referência
10×6 3012010 36
10×13 3012011 18
Placa de cobertura 3112001 36
Separadores 3012009 36
