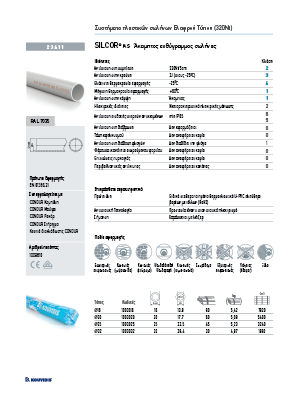

SILCOR IAS Tubo rígido, tipo ligeiro (320Nt)
- CLASSE:23411
- RESISTÊNCIA AO IMPACTO:2J
- RESISTÊNCIA À COMPRESSÃO:320 Nt
O tubo rígido SILCOR é produzido desde 1992 e faz parte do sistema de tubos SILCOR – SIFLEX para gestão e proteção de cabos. É ideal para instalações ocultas e instalações expostas com requisitos mecânicos leves. SILCOR atinge alta compressão de impacto (2J) em ambientes de baixa temperatura (-25 ° C), garantindo a segurança na instalação elétrica. É montado com as conexões CONDUR (acopladores, grampos, adaptadores) e caixas de derivação
CAMPO DE APLICAÇÃO
Ideal para instalações expostas interiores com requisitos mecânicos leves, tais como edifícios comerciais, edifícios residenciais. A sua elevada resistência a impactos, em ambientes de baixa temperatura, tornam-no também ideal para condições frias.
- ESTANDE DE CANDIDATURA:EN 61386.21
- INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
- COR:Cinzento claro RAL 7035
- DIÂMETRO NOMINAL:Externo (DN/OD)
- GRAUS DE APERTO:min IP 65
Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias- O produto e o seu processo de produ-ção são inspecionados e aprovados pelo instituto alemão VDE
- Força da compressão mínima
- Força de impacto mínima
- Temperatura de aplicação permanente mín.-máx.
- Índice de proteção contra objetos sólidos e água (EN 60529)
- Produto sem resistência à propagação de chamas
- Tecnologia Antiestática
- PROPRIEDADES
- CARACTERÍSTICAS

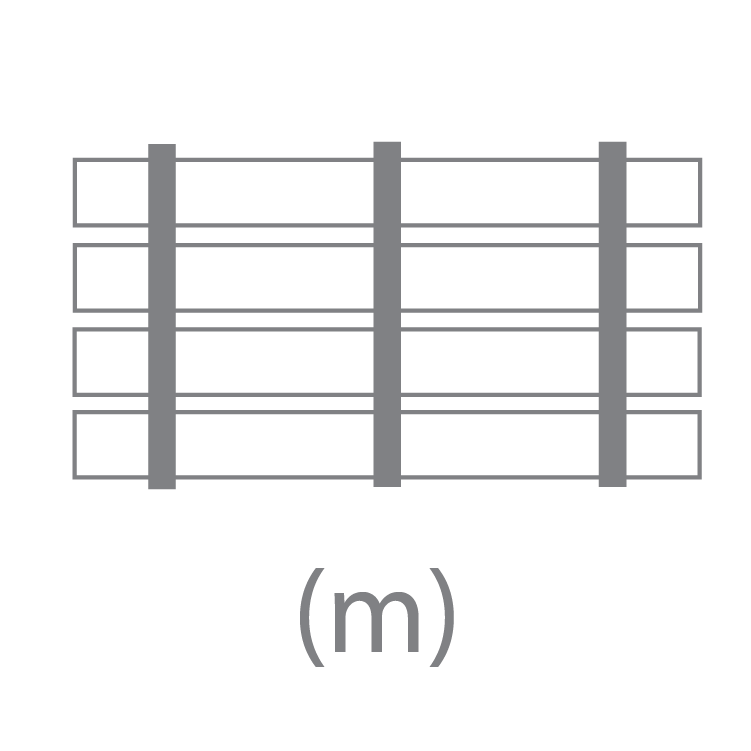

- EMBALAGEM
- APLICAÇÕES RECOMENDADAS
- TRANSFERÊNCIAS
- PROJETOS
1Elevada resistência ao impacto (2J), (tipo intermédio) em baixa temperatura de -25oC
2Elevado índice de proteção (min IP65), quando conectado ao acoplador CONDUR

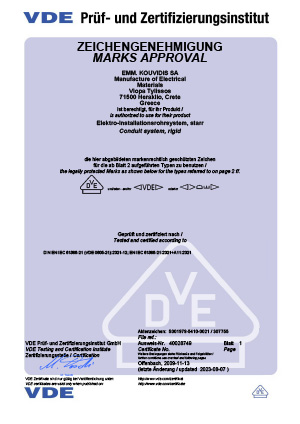

3Foi testado e certificado pelo instituto alemão VDE
4Gravado a laser e embalado com cintas de segurança em película de polietileno 100% reciclável de cor azul claro.
5ideal para instalações de tipo embutido em paredes ocas e por baixo do reboco
6Proteção contra eletricidade estática (Tecnologia Antiestática - Patente No:1009810)
| Propriedades | Classe | |
| Resistência à compressão | 320Nt/5cm | 2 |
| Resistência ao impacto | 2J (at -25oC) | 3 |
| Intervalo de temperatura inferior | -25oC | 4 |
| Intervalo de temperatura superior | +60oC | 1 |
| Resistência à flexão | Rigid | 1 |
| Características elétricas | With electrical insulated characteristics | 2 |
| Índice de proteção IP contra entrada de objetos sólido | min IP65 | 6 |
| Índice de proteção IP contra entrada de água | min IP65 | 5 |
| Resistência à corrosão | Não aplicável | 0 |
| Resistência à rutura | Nada declarado | 0 |
| Resistência à propagação de chamas | Não propaga a chama | 1 |
| Capacidade de carga suspensa | Nada declarado | 0 |
| Propriedades adicionais | ||
| Matéria-prima | U-PVC termoplástico especialmente estabilizado, sem metais pesados (RoHS) | |
| Tecnologia Antiestática | Proteção contra eletricidade estática | |
| Tipo | Referência |  |
 |
 |
 |
 |
| Ø16 | 1003016 | 16 | 13.8 | 90 | 6,00 | 7920 |
| Ø20 | 1003020 | 20 | 17.7 | 60 | 5,40 | 5400 |
| Ø25 | 1003025 | 25 | 22.5 | 45 | 5,40 | 3240 |
| Ø32 | 1003032 | 32 | 29.4 | 30 | 5,10 | 1920 |
LEGENDA
- Recomendado
- Não recomendado
- Ideal de acordo com o fabricante
| ÂMBITOS | |
| Exposto | |
| Embutir (para alvenaria) | |
| Escondido (parede da cavidade) | |
| Betão | |
| Pavimento em betonilha | |
| Ar livre | |
| Enterrado (subterrâneo) | |
| Madeira | |
| Embutir (chão/teto) | |
