CONDUR ISR Caixas de derivação com Passa-cabos

A KOUVIDIS lançou as caixas de derivação COUNDUR em 1992 para substituir as de metal. Desde então, a empresa procedeu a muitas atualizações para melhorar a sua funcionalidade, ergonomia e resistência mecânica. As caixas de derivação CONDUR ganharam a confiança do instalador elétrico e foram utilizadas em milhares de projetos de construção devido à sua alta qualidade e fiabilidade. Estas fazem parte dos sistemas de tubos CONDUR – CONFLEX, MEDISOL – MEDIFLEX, SILCOR – SIFLEX, CONDUR HF – CONFLEX HF  para gestão e proteção de cabos.

CAMPO DE APLICAÇÃO

Ideal para instalações elétricas expostas

  • ESTANDE DE CANDIDATURA:EN 60670-22
  • INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • COR:Cinzento claro RAL 7035
  • GRAUS DE APERTO:min IP 55
  • Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias
  • Temperatura de aplicação permanente mín.-máx.
  • Índice de proteção contra objetos sólidos e água (EN 60529)
  • Produto com estabilização UV extra
  • Produto sem resistência à propagação de chamas
  • O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc.
  • O produto não é um alimento atrativo de roedores
  • Tecnologia Antiestática
  • Tecnologia Anti-riscos
  • PROPRIEDADES
  • CARACTERÍSTICAS
  • EMBALAGEM
  • TRANSFERÊNCIAS
1Os furos são conectados com anéis especiais para fácil entrada de cabos. As dimensões indicadas neles são um guia para a perfuração adequada, dependendo da espessura do cabo de entrada
2Impermeável devido à sua placa de cobertura elástica e diretamente montada, proporcionando índice de proteção IP 55
3Na base das caixas há quatro entradas (orifícios) com dimensões entre Ø20 e Ø32, das quais podem ser inseridos tubos ou fios. A sua remoção é realizada utilizando uma ferramenta adicional
4De cada lado existem guias especiais para o alinhamento horizontal/vertical da caixa com o resto da instalação
5Cada lado das caixas tem disposição para condensação quando necessário para a instalação elétrica
6Matérias-primas retardadoras de chamas com resistência térmica de 650°C (Teste de fio incandescente - IEC 60695-2)
7Dentro das caixas existem portas especiais para posicionamento horizontal ou diagonal de mecanismos de instalação adicionais (por exemplo, entradas)
8Sem gases tóxicos ou corrosivos em caso de incêndio
9Proteção contra eletricidade estática (Tecnologia Antiestática - Patente No:1009810)
10Dispõe de tecnologia anti-riscos que reduz o desgaste da superfície na camada interior causado pela passagem dos cabos (Patente protegida: 1010513)
Propriedades
Matéria-prima PC (tampa e os vedantes de conexão são feitos de PO blend)
Intervalo de temperatura -25oC a +60oC
Características elétricas Com características de isolamento elétrico
Resistência à propagação de chamas Sem resistência à propagação de chamas
Número de entradas 7
Vedantes Passa-cabos
Índice de proteção ΙΡ55
Número de orifícios base 4
Alinhamento de tubos Sim
Abertura para condensação Sim
Retardador de chamas 650oC
Tens ão 800V
Estabilização UV Sim
Livre de halogéneos Sem gases tóxicos ou corrosivos em caso de incêndio
Tecnologia Antiestática Proteção contra eletricidade estática
Tecnologia anti-riscos Proteção para riscos causados pela passagem de cabos

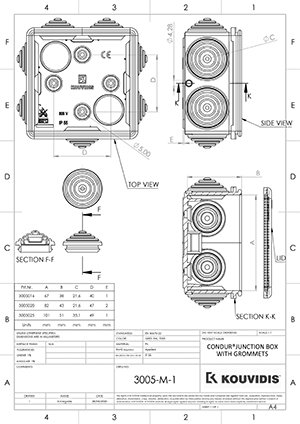

Tipo Referência
Ø16/20 3018016 67 38 21.6 10 240
Ø20/16 3018020 82 43 21.6 10 160
Ø25/32 3018025 101 51 35.1 5 40
