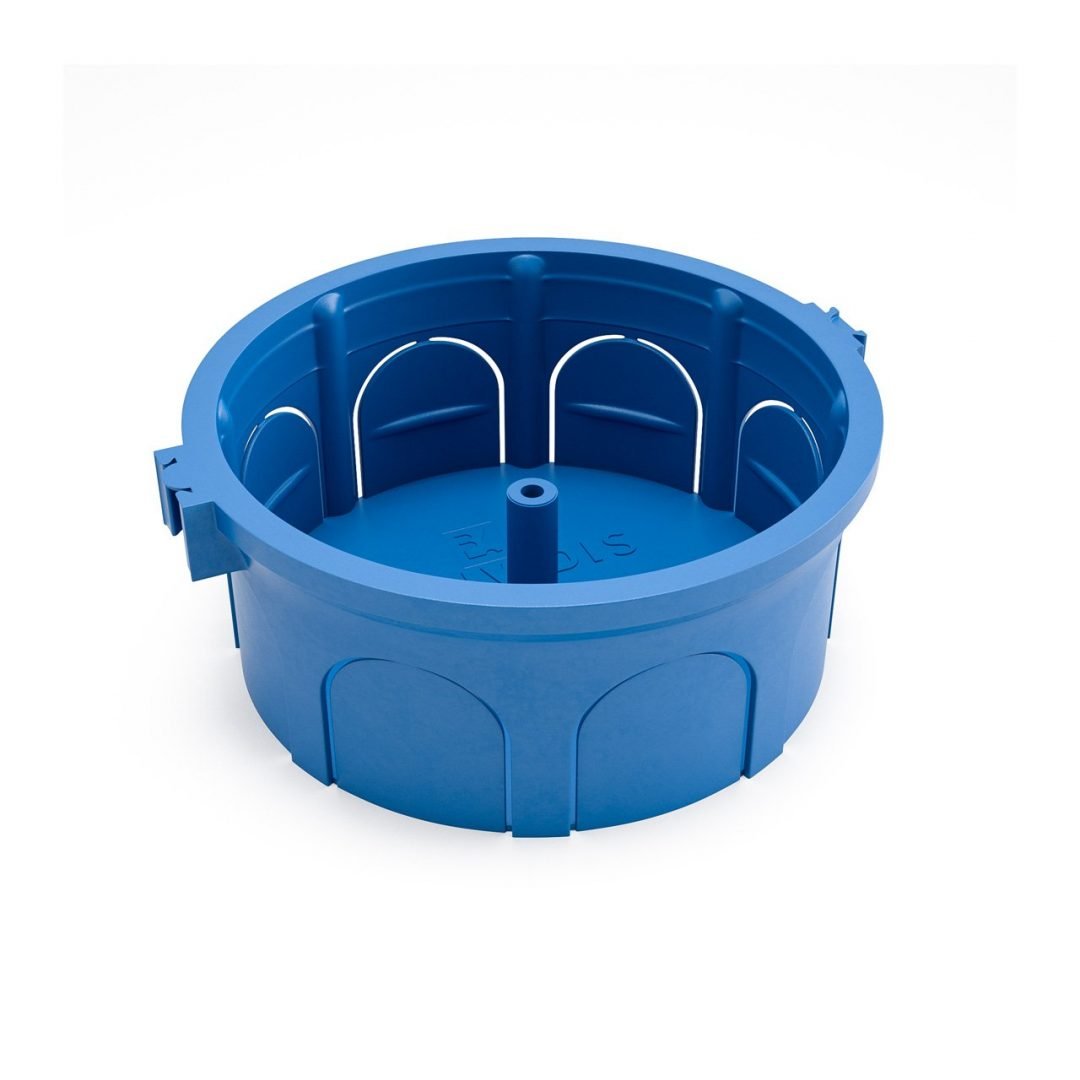

redonda Ø73 Caixa de derivação

Caixas de derivação redondas foram desenvolvidas para cabos com ramificação em instalações de montagem embutida e em paredes com cavidades. São fabricadas com matérias-primas de alta qualidade que garantem a máxima segurança nas instalações elétricas.

CAMPO DE APLICAÇÃO

Ideal para montagem embutida e instalações de parede de cavidade

  • ESTANDE DE CANDIDATURA:ΕΝ 60670-22, EN 50642
  • INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • COR:Azul RAL 5019 (base), Branco RAL 9016 (placa de cobertura)
  • Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias
  • Temperatura de aplicação permanente mín.-máx.
  • Produto sem resistência à propagação de chamas
  • O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc. (ΕΝ 50642)
  • PROPRIEDADES
  • CARACTERÍSTICAS
  • EMBALAGEM
  • TRANSFERÊNCIAS
1Montado longitudinalmente, dependendo dos requisitos da instalação elétrica
2Possui 8 entradas de tubo até Ø21 (diâmetro externo nominal)
3A embalagem não contém placas de cobertura
Propriedades
Intervalo de temperatura inferior -15oC
Intervalo de temperatura superior +60oC
Resistência ao calor 650oC
Características elétricas Com características de isolamento elétrico
Índice de proteção IP ΙΡ2X
Resistência à propagação de chamas Nao propaga a chama



Propriedades adicionais
Matéria-prima HIPS (base) e PP (tampa) termoplástico especialmente estabilizado, sem metais pesados (RoHS
Entradas do tubo de 8 até Ø21
Tipo Referência
Caixa de derivação 3010103 100
Placa de cobertura 3110001 100
