MEDIFLEX IAS Tubo maleável, tipo médio (750Nt)
- CLASSE:33412
- RESISTÊNCIA AO IMPACTO:2J
- RESISTÊNCIA À COMPRESSÃO:750 Nt
O tubo maleável MEDIFLEX pertence à mesma família que o tubo CONFLEX. Também é produzido por matérias-primas de alta qualidade e atinge alta compressão de impacto (2J) em ambientes de baixa temperatura, como o tubo CONFLEX (-25°C), garantindo a segurança na instalação elétrica. MEDIFLEX é uma parte do sistema de tubos MEDISOL – MEDIFLEX e é montado com ligações CONDUR (acopladores, grampos, adaptadores) e caixas de derivação.
CAMPO DE APLICAÇÃO
Ideal para instalações expostas interiores que necessitem de medidas de segurança aumentada e requisitos mecânicos elevados, tais como áreas de estacionamento, edifícios comerciais, armazéns, estruturas em madeira. A sua elevada resistência a choques, em ambientes de baixa temperatura, tornam-no também ideal para condições de clima frio.
- ESTANDE DE CANDIDATURA:EN 61386.22
- INSTRUÇÕES DE CONFORMIDADE:2014/35/EU(LVD), 2011/65/EU(RoHS)
- COR:Cinzento claro RAL 7035
- DIÂMETRO NOMINAL:Externo (DN/OD)
- GRAUS DE APERTO:min IP 65
Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias- O produto e o seu processo de produ-ção são inspecionados e aprovados pelo instituto alemão VDE
- Força da compressão mínima
- Força de impacto mínima
- Temperatura de aplicação permanente mín.-máx.
- Índice de proteção contra objetos sólidos e água (EN 60529)
- Produto com estabilização UV extra
- Produto sem resistência à propagação de chamas
- Tecnologia Antiestática
- PROPRIEDADES
- CARACTERÍSTICAS
- EMBALAGEM
- APLICAÇÕES RECOMENDADAS
- TRANSFERÊNCIAS
- PROJETOS
1Elevada resistência ao impacto (2J), (tipo intermédio) em baixa temperatura de -25oC
2Elevado índice de proteção (min IP65), quando conectado ao acoplador CONDUR
3Resistência excepcional à radiação UV

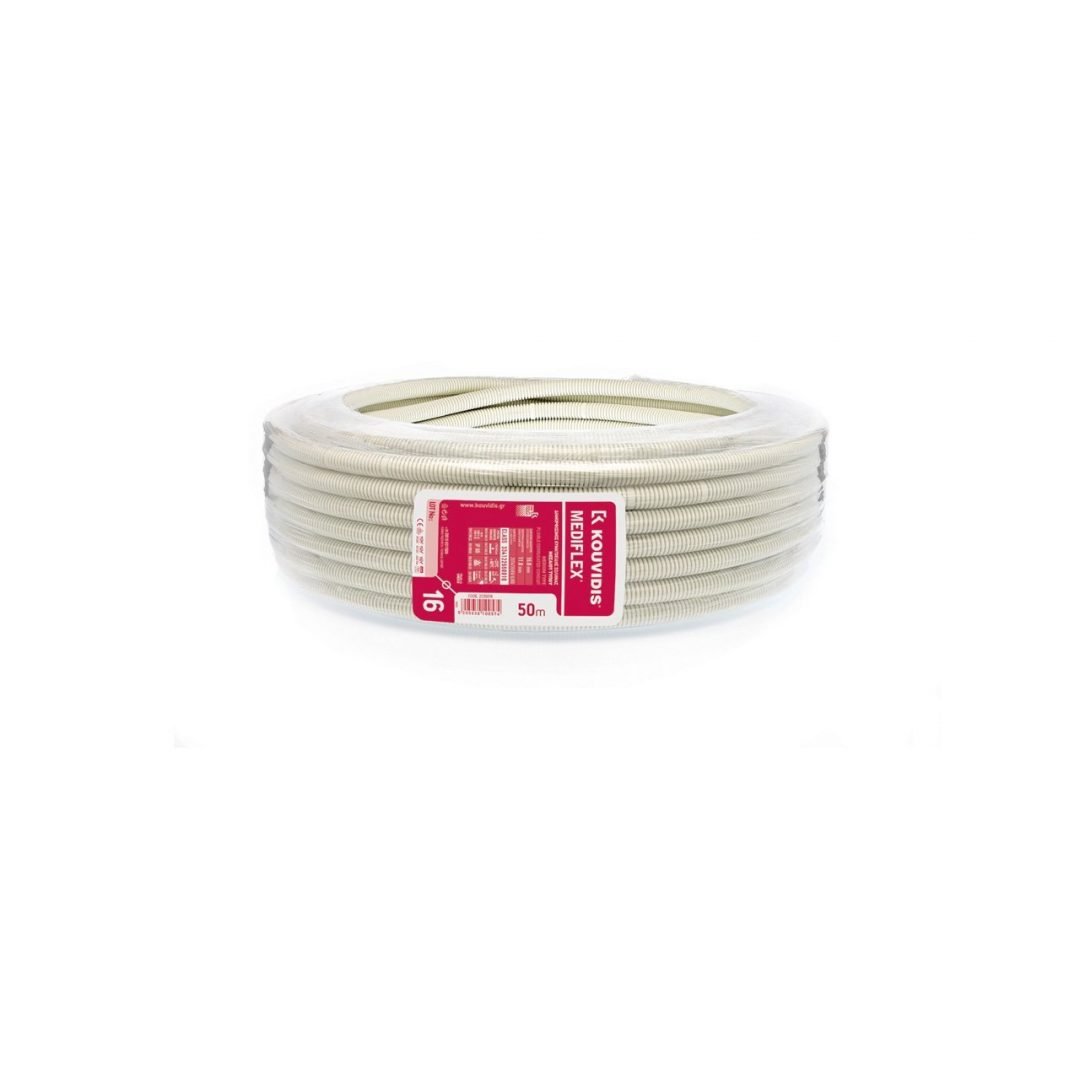

4Marcado utilizando a impressão em relevo e embalado com película de polietileno 100% reciclável, incluindo cintas de segurança e uma etiqueta informativa vermelha.
5Foi testado e certificado pelo instituto alemão VDE
6Proteção contra eletricidade estática (Tecnologia Antiestática - Patente No:1009810)
| Propriedades | Classe | |
| Resistência à compressão | 750Nt/5cm | 3 |
| Resistência ao impacto | 2J (a -25oC) | 3 |
| Intervalo de temperatura inferior | -25oC | 4 |
| Intervalo de temperatura superio | +60oC | 1 |
| Resistência à flexão | Flexível | 2 |
| Características elétricas | Com características de isolamento elétrico | 2 |
| Índice de proteção IP contra entrada de objetos sólido | min IP65 | 6 |
| Índice de proteção IP contra entrada de água | min IP65 | 5 |
| Resistência à corrosão | Não aplicáve | 0 |
| Resistência à rutura | Nada declarado | 0 |
| Resistência à propagação de chamas | Não propaga a chama | 1 |
| Capacidade de carga suspensa | Nada declarado | 0 |
| Propriedades adicionais | ||
| Matéria-prima | U-PVC termoplástico especialmente estabilizado, sem metais pesados (RoHS) | |
| Resistência ao desgaste | Estabilização UV | |
| Tecnologia Antiestática | Proteção contra eletricidade estática | |
| Tipo | Referência |  |
 |
 |
 |
 |
| Ø16 | 2002016 | 16 | 10.8 | 50 | 2,85 | 3600 |
| Ø20 | 2002020 | 20 | 13.8 | 50 | 4,20 | 3200 |
| Ø25 | 2002025 | 25 | 18.1 | 25 | 2,86 | 1800 |
| Ø32 | 2002032 | 32 | 24.0 | 25 | 3,82 | 1400 |
| Ø40 | 2002040 | 40 | 31.0 | 20 | 4,10 | 880 |
| Ø50 | 2002050 | 50 | 39.6 | 20 | 4,99 | 400 |
| Ø63 | 2002063 | 63 | 52.3 | 20 | 6,97 | 360 |
LEGENDA
- Recomendado
- Não recomendado
- Ideal de acordo com o fabricante
| ÂMBITOS | |
| Exposto | |
| Escondido (estuque) | |
| Escondido (parede da cavidade) | |
| Cimento | |
| Escondido (reboco) | |
| Exterior | |
| Enterrado no solo | |
| Aplicação na madeira | |
| Sub-base/ Teto falso | |
