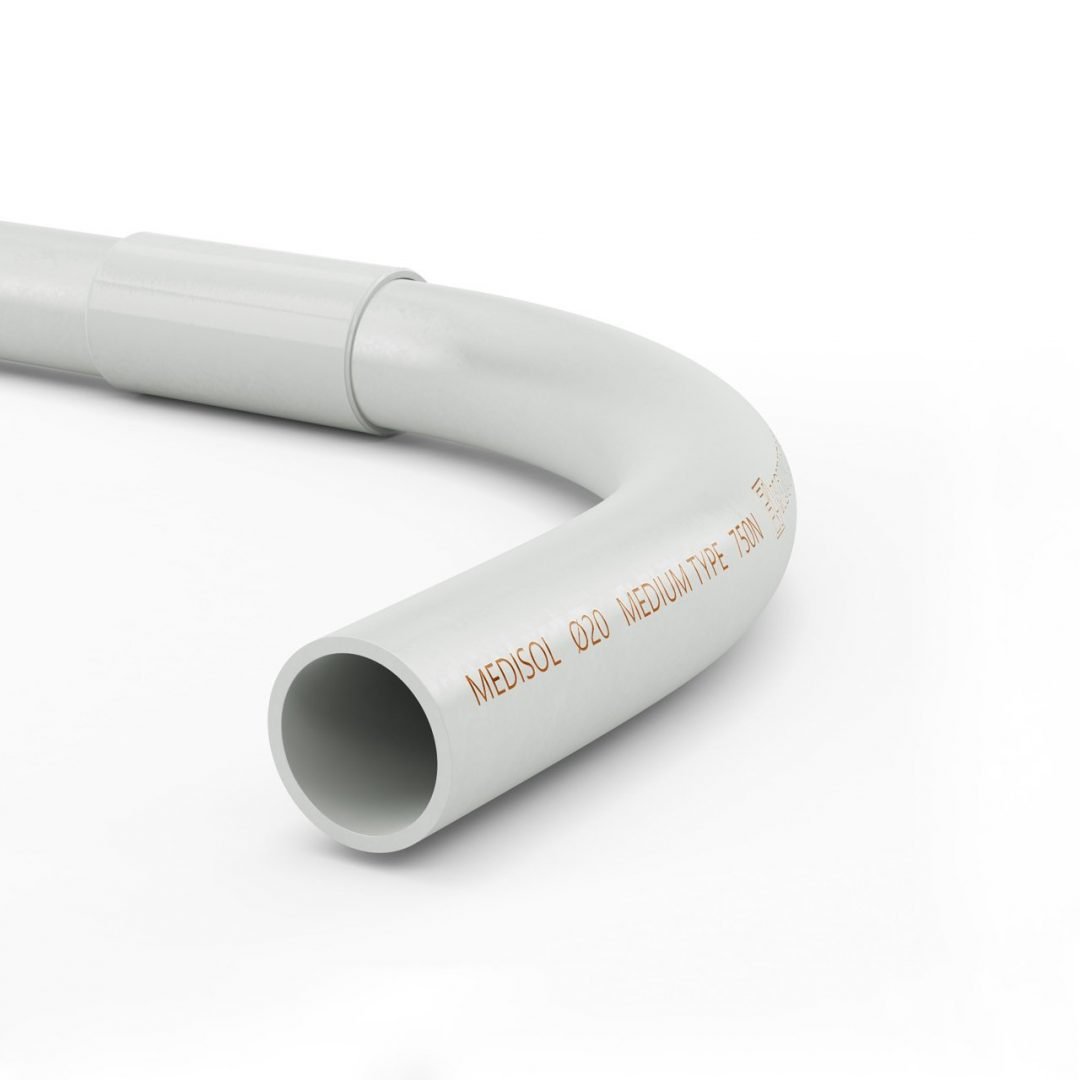

MEDISOL IAS Καμπύλη για άκαμπτους ή διαμορφώσιμους σωλήνες μεσαίου τύπου

  • ΑΝΤΟΧΗ ΣΤΗ ΚΡΟΥΣΗ:2J
  • ΑΝΤΟΧΗ ΣΤΗ ΣΥΜΠΙΕΣΗ:750 Nt

Η καμπύλη MEDISOL αποτελεί μέρος του συστήματος σωλήνων για την προστασία και διαχείριση αγωγών MEDISOL -MEDIFLEX. Διατηρεί όλες τις ιδιότητες του σωλήνα MEDISOL και παράγεται από μια πλήρως αυτοματοποιημένη γραμμή παραγωγής καμπυλών.

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για επιφανειακές ή χωνευτές ηλεκτρικές εγκαταστάσεις μέτριων μηχανικών απαιτήσεων που απαιτούν αυξημένα μέτρα προστασίας όπως σταθμοί πάρκινγκ, εμπορικά κτίρια, αποθήκες, ξύλινες κατασκευές, κ.α. Η υψηλή αντοχή στην κρούση, σε χαμηλές θερμοκρασίες, την καθιστούν ιδανική σε ψυχρά περιβάλλοντα.

  • ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 61386.21
  • ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
  • ΧΡΩΜΑ:RAL 7035 Ανοιχτό γκρι
  • ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ:Βάσει εξωτερικής διαμέτρου (DN/OD)
  • ΒΑΘΜΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ:min IP 65
  • Πιστότητα προϊόντος, ως προς το σύνολο των απαιτήσεων των Ευρωπαϊκών Οδηγιών στις οποίες ανήκει
  • Πιστοποίηση δοκιμών και επιτήρηση παραγωγής από το Γερμανικό ινστιτούτο δοκιμών VDE
  • Αντοχή στην κρούση
  • Εύρος θερμοκρασιακής αντοχής κατά την εγκατάσταση και εφαρμογή
  • Βαθμός στεγανότητας έναντι στερεών σωματιδίων και νερού (ΕΝ 60529)
  • Προϊόν με αντοχή στην ηλιακή ακτινοβολία
  • Αντίσταση στη διάδοση φλογών
  • Αντιστατική Τεχνολογία
  • ΙΔΙΟΤΗΤΕΣ
  • ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
  • ΣΥΣΚΕΥΑΣΙΑ
  • ΛΗΨΕΙΣ
1Επιτυγχάνει μεσαίου τύπου αντοχή στη κρούση (2J) σε χαμηλές θερμοκρασίες (-25oC)
2Επιτυγχάνει υψηλή στεγανότητα (min IP65) όταν συνδέεται με τη μούφα CONDUR
3Ανθεκτική στην ηλιακή ακτινοβολία

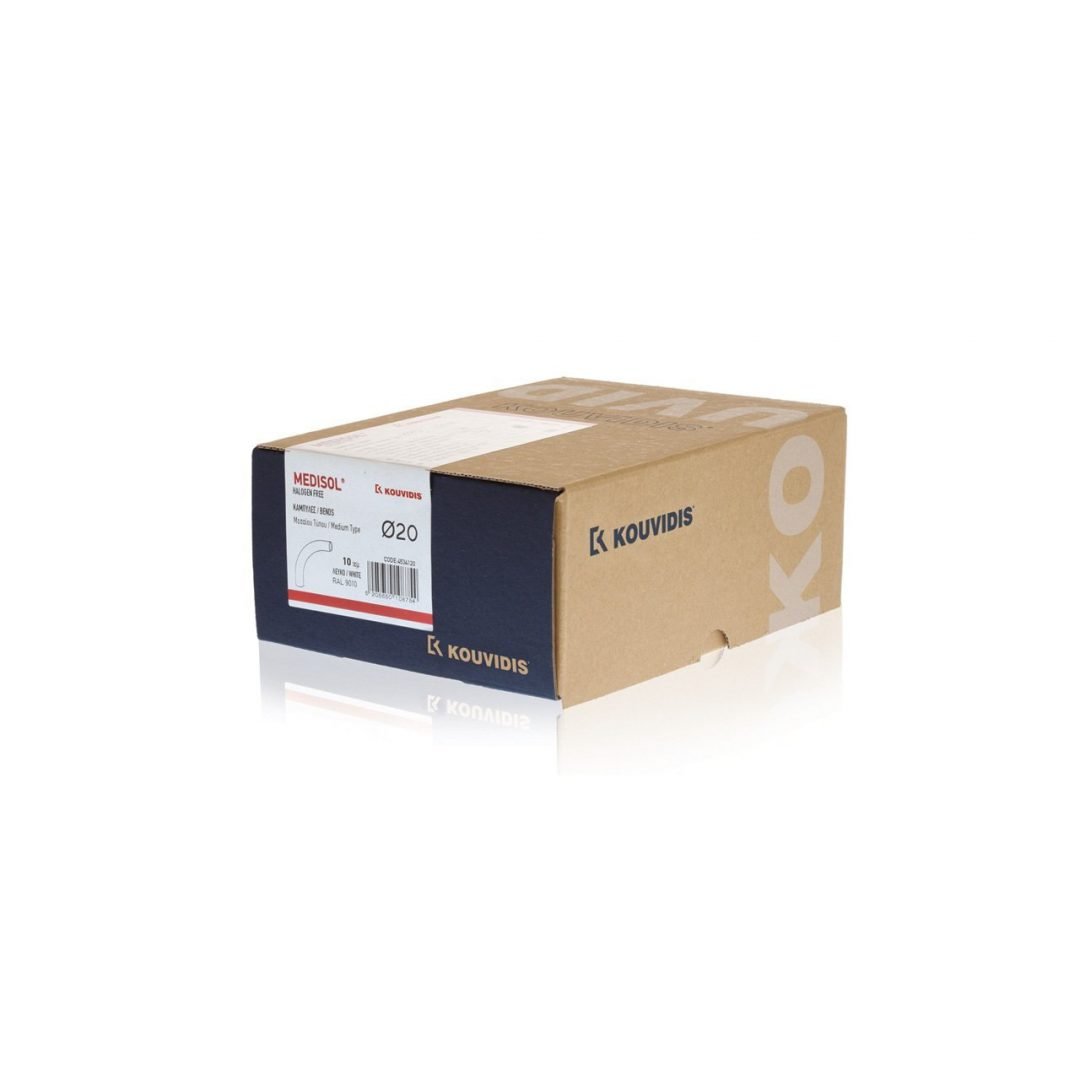

4Χαράσσεται με λέιζερ και τοποθετείται σε 100% ανακυκλώσιμα κουτιά συσκευασίας για την καλύτερη προστασία της
5Έχει ελεγχθεί και πιστοποιηθεί από το ανεξάρτητο Γερμανικό εργαστήριο δοκιμών VDE
6Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
Ιδιότητες
Αντίσταση στην κρούση 2J (στους -25oC)
Ελάχιστη θερμοκρασία εφαρμογής -25oC
Μέγιστη θερμοκρασία εφαρμογής +6ooC
Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
Αντίσταση εισδοχής στερεών αντικειμένων min IP65
Αντίσταση εισροής νερού min IP65
Αντίσταση στη διάδοση φλογών Δεν διαδίδει την φλόγα



Επιπρόσθετα χαρακτηριστικά
Πρώτη ύλη Ειδικά σταθεροποιημένο θερμοπλαστικό U-ΡVC ελεύθερο βαρέων μετάλλων (RoHS)
Αντοχή στη γήρανση Ανθεκτική στην ηλιακή ακτινοβολία (UV)
Αντιστατική Τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
Τύπος Κωδικός
Ø16 4009016 16 13.0 27 59 10 480
Ø20 4009020 20 16.6 35 74 10 480
Ø25 4009025 25 21.5 36.7 108 10 240
Ø32 4009032 32 28.5 47.6 142 6 48
Ø40 4009040 40 36.0 52.9 144 6 84
Ø50 4009050 50 45.0 62 175 4 40
Ø63 4009063 63 57.7 77 203 4 24
